当前位置：AD公司 > > AD芯片 >> HMC963 - 低噪声放大器，采用SMT封装，6 - 26.5 GHz

HMC963技术文档下载：

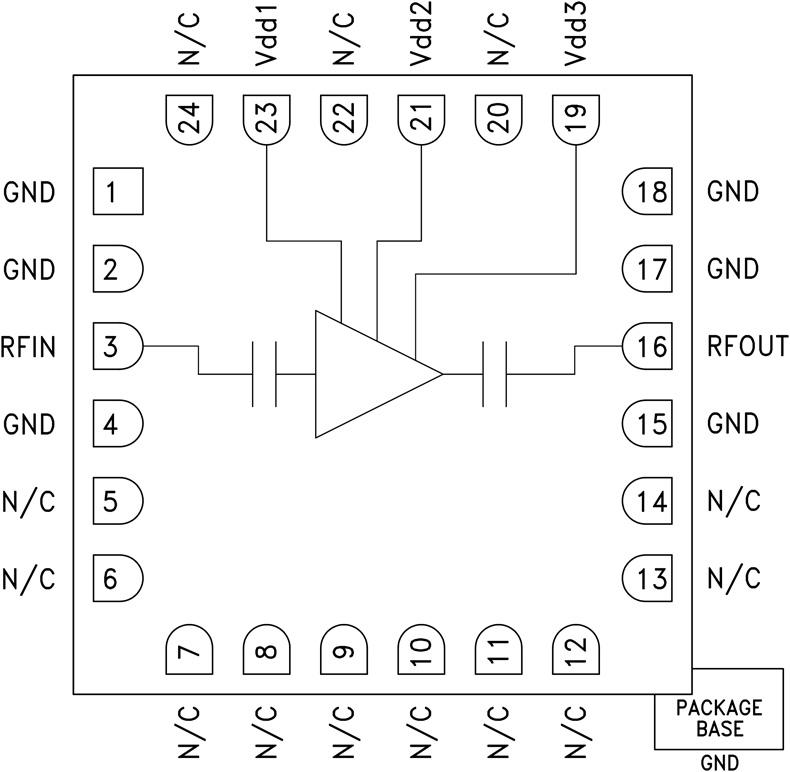

HMC963 - 典型设计图：

HMC963 - 低噪声放大器，采用SMT封装，6 - 26.5 GHz

HMC963是AD公司的一款RF放大器产品，HMC963是低噪声放大器，采用SMT封装，6 - 26.5 GHz，本站介绍了HMC963的封装应用图解、特点和优点、功能等，并给出了与HMC963相关的AD元器件型号供参考。

HMC963 - 低噪声放大器，采用SMT封装，6 - 26.5 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC963LC4是一款自偏置GaAs MMIC低噪声放大器，采用无引脚4x4 mm陶瓷表面贴装封装。该放大器的工作频率范围为6至26.5 GHz，提供20 dB的小信号增益，2.5 dB的噪声系数，+18 dBm的输出IP3，采用+3.5 V电源供电时功耗仅为45 mA。 +10 dBm的P1dB输出功率使LNA可用作平衡、I/Q或镜像抑制混频器的LO驱动器。 HMC963LC4还具有隔直的I/O，内部匹配至50 Ohms，因而非常适合高容量微波无线电和VSAT应用。

应用

点对点无线电

点对多点无线电

军事和太空

测试仪器仪表

优势和特点

低噪声系数： 2.5 dB

高增益： 22 dB

P1dB输出功率： 10 dBm

单电源电压： +3.5V (45mA)

输出IP3： +18 dBm

50 Ω匹配输入/输出
