HMC960 - AD公司集成驱动器的DC - 100 MHz双通道数字可变增益放大器，采用SMT封装

AD（Analog Devices）| AD产品型号搜索

HMC960技术文档下载：

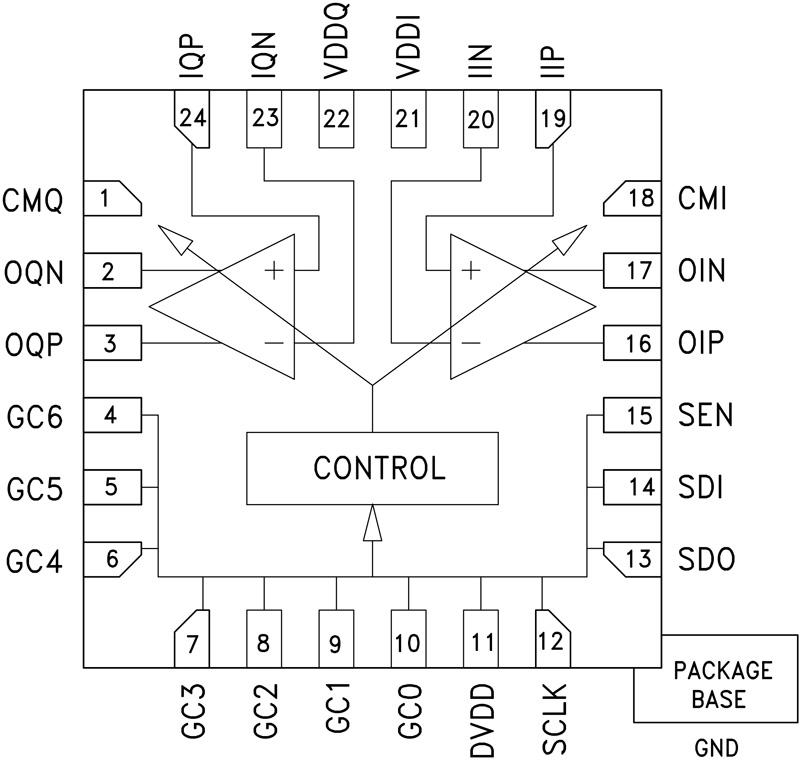

HMC960 - 典型设计图：

HMC960 - 集成驱动器的DC - 100 MHz双通道数字可变增益放大器，采用SMT封装

HMC960是AD公司的一款可变增益放大器 (VGA)产品，HMC960是集成驱动器的DC - 100 MHz双通道数字可变增益放大器，采用SMT封装，本站介绍了HMC960的封装应用图解、特点和优点、功能等，并给出了与HMC960相关的AD元器件型号供参考。

HMC960 - 集成驱动器的DC - 100 MHz双通道数字可变增益放大器，采用SMT封装 - 可变增益放大器 (VGA) - 放大器 - Analog Devices, LLC

产品描述

HMC960LP4E是一款数字可编程双通道可变增益放大器。该器件支持0到40 dB分立式增益步进，步长为精确的0.5 dB。该器件采用无毛刺架构，具有出色的平滑增益跃迁性能。器件的匹配增益路径提供宽信号带宽内出色的正交平衡。

HMC960LP4E提供SPI可编程输入阻抗（默认为100Ω差分或400Ω差分）。

HMC960LP4E的外部控制共模输出特性使其具有灵活的输出接口，能与信号路径上的其他器件对接。通过并行接口(GC[6:0])或读/写串行端口(SPI)，可控制增益。

HMC960LP4E采用紧凑型4x4mm (LP4) SMT QFN封装，只需极少的外部元件，为更复杂的开关放大器架构提供了一种低成本替代解决方案。

应用

基带I/Q收发机

直接变频和低中频收发机

分集接收机

ADC驱动器

自适应增益控制

优势和特点

低噪声： 6 dB NF

高线性度：输出IP3 +30 dBm

可变增益： 0至40 dB

高带宽： DC至100 MHz

精确增益精度： 0.5 dB增益步进

出色的幅度和相位响应

外部控制共模输出电平

并行或串行增益控制

读/写串行端口接口(SPI)

24引脚4x4 mm SMT封装16 mm²

可编程输入阻抗（400Ω差分或100Ω差分）

相关的评估套件共有1个

EVAL-HMC960LP4E - HMC960LP4E评估板：

本页提供评估HMC960LP4E的评估板订购信息。

EVAL-HMC960LP4E - 无：

无
