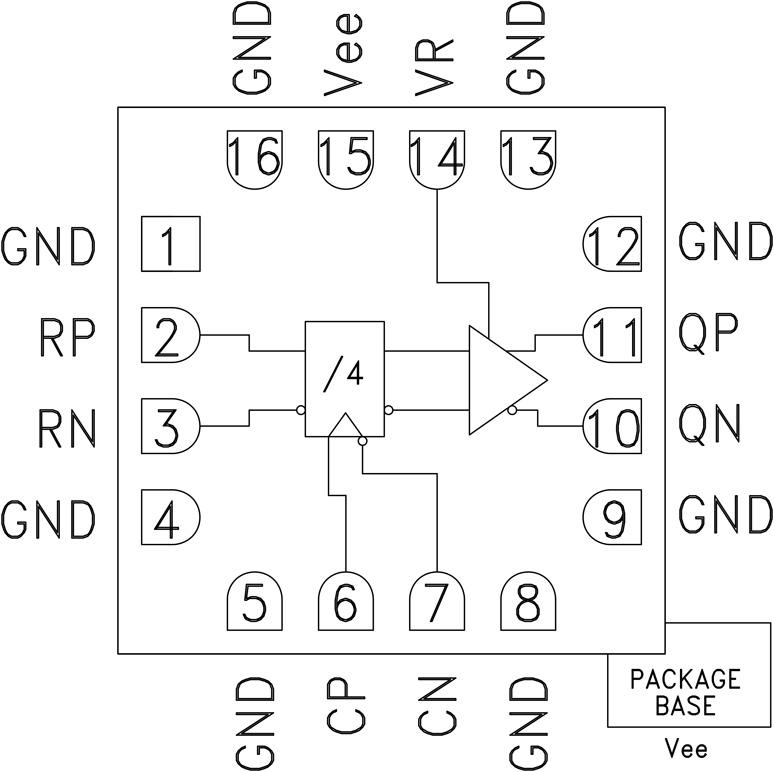

    HMC959典型设计图一
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - HMC959介绍
    HMC959 - 提供复位功能和可编程输出电压的26 GHz 4分频器件，采用SMT封装

    HMC959是AD公司的一款时钟分频器产品，HMC959是提供复位功能和可编程输出电压的26 GHz 4分频器件，采用SMT封装，本站介绍了HMC959的封装应用图解、特点和优点、功能等，并给出了与HMC959相关的AD元器件型号供参考。

    HMC959 - 提供复位功能和可编程输出电压的26 GHz 4分频器件，采用SMT封装 - 时钟分频器 - 时钟与定时 - Analog Devices, LLC

    产品描述

    HMC959LC3是一款带复位功能的4分频器件，设计支持高达26 GHz的时钟频率。 正常工作时，在复位引脚未置位的情况下，输出在时钟正沿上从之前的状态开始切换。 这样便可实现4分频时钟输入。 置位复位引脚可迫使Q输出低电平，无论时钟沿状态如何（异步复位置位）。 反转时钟输入便可实现负沿触发应用。 HMC959LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

    HMC959LC3的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。 输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC959LC3采用-3.3 V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

    应用

  • 高速分频器（高达26 GHz）
  • 宽带测试和测量
  • 时钟合成
  • 锁相环

    • 优势和特点
  • 差分与单端工作
  • 快速上升和下降时间： 19 ps
  • 低功耗： 281 mW（典型值）
  • 可编程差分输出电压摆幅： 800 - 1800 mVp-p
  • 传播延迟： 121 ps
  • 单电源： -3.3V
  • 16引脚3x3mm SMT封装： 9mm²
    • 相关的评估套件共有1个
  • EVAL-HMC959LC3 - HMC959LC3评估板：

    • 本页提供评估HMC959LC3的评估板订购信息。

  • EVAL-HMC959LC3 - 无：

    • 无
