    当前位置：AD公司 > > AD芯片 >> HMC847 - 提供占空比控制和可编程输出电压的36 Gbps 4:1多路复用器，采用SMT封装
    HMC847技术文档下载：
    HMC847技术文档产品手册下载

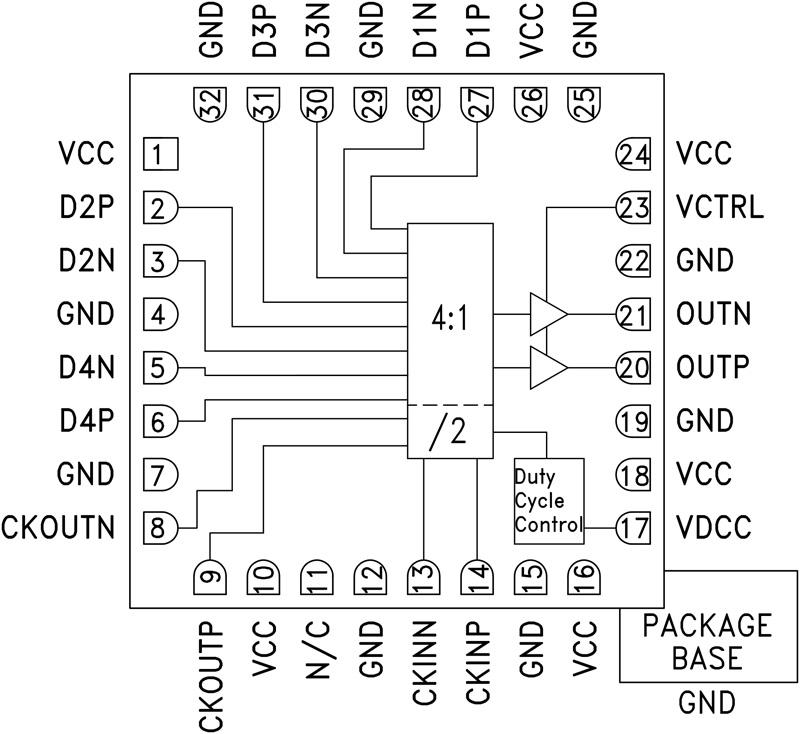

    HMC847 - 典型设计图：
    HMC847典型设计图一
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - HMC847介绍
    HMC847 - 提供占空比控制和可编程输出电压的36 Gbps 4:1多路复用器，采用SMT封装

    HMC847是AD公司的一款逻辑多路复用器/解复用器产品，HMC847是提供占空比控制和可编程输出电压的36 Gbps 4:1多路复用器，采用SMT封装，本站介绍了HMC847的封装应用图解、特点和优点、功能等，并给出了与HMC847相关的AD元器件型号供参考。

    HMC847 - 提供占空比控制和可编程输出电压的36 Gbps 4:1多路复用器，采用SMT封装 - 逻辑多路复用器/解复用器 - 高速逻辑产品 - Analog Devices, LLC

    产品描述

    HMC847LC5是一款4:1多路复用器，设计用于45 Gbps数据串行应用。 多路复用器在输入时钟的转换点锁存四个差分输入。 该器件使用半速率时钟的上升沿和下降沿来串行传输数据。 片内生成1/4速率时钟输出，与HMC847LC5的数据输出同步。

    HMC847LC5的所有时钟和数据输入/输出均采用CML并通过片内50 Ω端接至VCC，可采用直流或交流耦合。 HMC847LC5的输入和输出可采用差分或单端配置工作。 HMC847LC5还集成一个输出电平控制引脚VCTRL，可用于损耗补偿或信号电平优化。 VDCC引脚控制数据输出交叉点与占空比。 HMC847LC5采用+3.3V单电源供电，提供符合ROHS标准的5x5 mm SMT封装。

    应用

  • SONET OC-768
  • RF ATE应用
  • 宽带测试和测量
  • 串行数据传输高达36 Gbps
  • 高速DAC接口

    • 优势和特点
  • 支持高达36 Gbps的数据速率
  • 半速率时钟输入
  • ¼速率参考时钟输出
  • 快速上升和下降时间： 11/12 ps
  • 可编程差分输出电压摆幅： 250 - 900 mVp-p
  • 单电源： +3.3V
  • 32引脚5x5mm SMT封装： 25mm²
    • 相关的评估套件共有1个
  • EVAL-HMC847LC5 - HMC847LC5评估板：

    • 本页提供评估HMC847LC5的评估板订购信息。

  • EVAL-HMC847LC5 - 无：

    • 无
