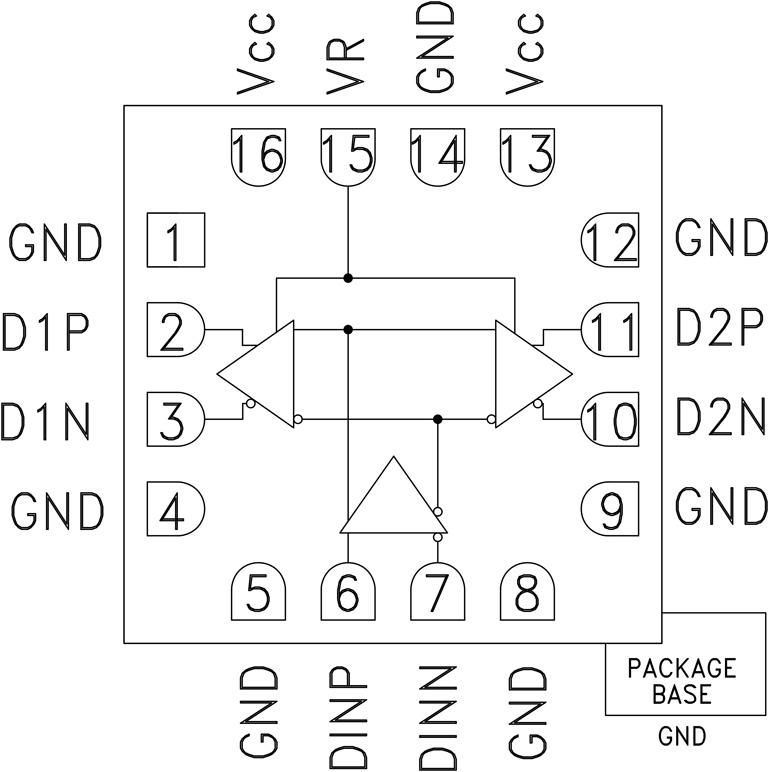

HMC744 - 典型设计图：

HMC744 - 14 Gbps快速上升时间1:2扇出缓冲器，提供可编程输出电压和正电源

HMC744是AD公司的一款AD芯片产品，HMC744是14 Gbps快速上升时间1:2扇出缓冲器，提供可编程输出电压和正电源，本站介绍了HMC744的封装应用图解、特点和优点、功能等，并给出了与HMC744相关的AD元器件型号供参考。

HMC744 - 14 Gbps快速上升时间1:2扇出缓冲器，提供可编程输出电压和正电源 - AD芯片 - 高速逻辑产品 - Analog Devices, LLC

产品描述

HMC744LC3是一款1:2扇出缓冲器，设计支持高达14 Gbps的数据传输速率和高达14 GHz的时钟频率。

HMC744LC3的所有差分输入均为CML并通过50 Ω电阻片上端接至正电源(Vcc)，并支持交流或直流耦合。差分CML输出源端接至50 Ω，同样可以交流或直流耦合。输出可直接连到50 Ω Vcc端接系统，而如果采用50 Ω端接至地，则可以使用隔直电容。 HMC744LC3还提供输出电平控制引脚VR，可用于损耗补偿，也可用于信号电平优化。HMC744LC3采用3.3 V单电源供电，提供符合ROHS标准的3x3 mm SMT封装。

应用

RF ATE应用

宽带测试和测量

高达14 Gbps的串行数据传输速率

高达14 GHz的时钟缓冲速率

优势和特点

输入通过50 Ω电阻内部端接

差分与单端操作

传播延迟： 120 ps

快速上升与下降时间： 22/20 ps

可编程差分输出电压摆幅： 600 - 1,100 mV

低功耗： 287 mW（典型值）
