当前位置：AD公司 > > AD芯片 >> HMC413 - 功率放大器SMT，1.6 - 2.2 GHz

HMC413技术文档下载：

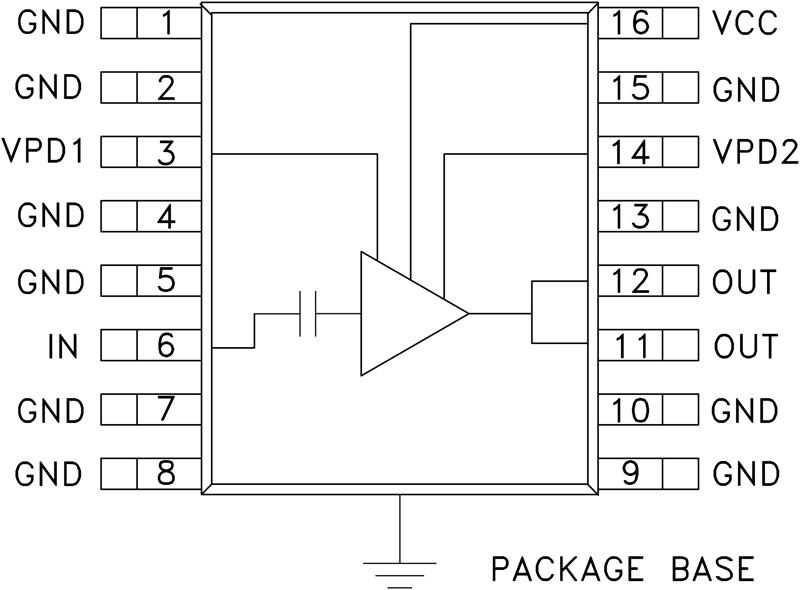

HMC413 - 典型设计图：

HMC413 - 功率放大器SMT，1.6 - 2.2 GHz

HMC413是AD公司的一款RF放大器产品，HMC413是功率放大器SMT，1.6 - 2.2 GHz，本站介绍了HMC413的封装应用图解、特点和优点、功能等，并给出了与HMC413相关的AD元器件型号供参考。

HMC413 - 功率放大器SMT，1.6 - 2.2 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC413QS16G(E)是一款高效率GaAs InGaP异质结双极性晶体管(HBT) MMIC功率放大器，工作频率范围为1.6至2.2 GHz。该放大器采用低成本、表面贴装16引脚封装，带有裸露基座以改善RF和散热性能。它采用极少的外部元件提供23 dB增益，饱和功率为+29.5 dBm（42% PAE时），电源电压为+5V。该放大器还可采用3.6V电源工作。 Vpd可用于全省电模式或RF输出功率/电流控制。

应用

蜂窝/PCS/3G

便携式设备和基础设施

无线本地环路

优势和特点

增益： 23 dB

饱和功率： +29.5 dBm 42% PAE

电源电压： +2.75V至+5V

省电功能

外部器件数量少

相关的评估套件共有1个

EVAL-HMC413QS16G - HMC413QS16G 评估板：
