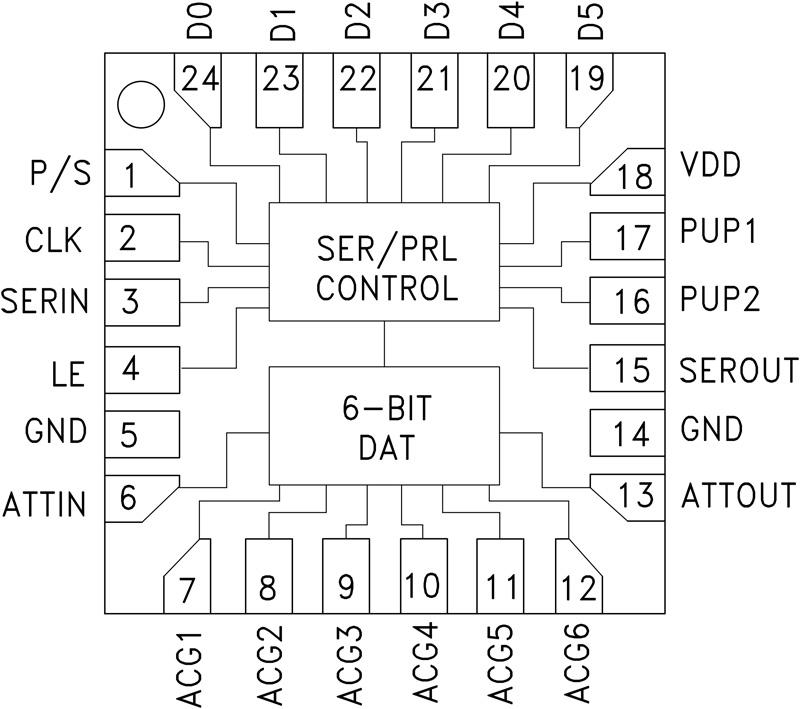

HMC1095 - 典型设计图：

HMC1095 - 0.5 dB LSB GaAs MMIC 6位75 Ohms数字衰减器，DC - 3 GHz

HMC1095是AD公司的一款数字步进衰减器产品，HMC1095是0.5 dB LSB GaAs MMIC 6位75 Ohms数字衰减器，DC - 3 GHz，本站介绍了HMC1095的封装应用图解、特点和优点、功能等，并给出了与HMC1095相关的AD元器件型号供参考。

HMC1095 - 0.5 dB LSB GaAs MMIC 6位75 Ohms数字衰减器，DC - 3 GHz - 数字步进衰减器 - 射频和微波 - Analog Devices, LLC

产品描述

HMC1095LP4E是一款宽带6位GaAs IC数字衰减器，采用低成本无铅SMT封装。多功能数字衰减器采用针对接近直流操作的片外交流接地电容，使其适合各种RF和IF应用。双模控制接口兼容CMOS/TTL，可接受三线式串行输入或6位并行字。 HMC1095LP4E还具有用户可选上电状态和串行输出端口，从而级联Hittite串行控制组件。 HMC1095LP4E采用符合RoHS标准的4x4 mm QFN无铅封装，无需外部匹配元件。

应用

CATV/卫星电视机顶盒

CATV调制解调器

CATV基础设施

数据网络设备

优势和特点

0.5 dB LSB步进至31.5 dB

上电状态选择

高输入IP3： +57 dBm

低插入损耗： 1.5 dB (1.0 GHz)

TTL/CMOS兼容、串行、并行或锁存并行控制

步长误差：±0.25 dB（典型值）
