ADV7392 - 低功耗、芯片级、10位标清/高清视频编码器
ADV7392是AD公司的一款视频编码器产品，ADV7392是低功耗、芯片级、10位标清/高清视频编码器，本站介绍了ADV7392的封装应用图解、特点和优点、功能等，并给出了与ADV7392相关的AD元器件型号供参考。
ADV7392 - 低功耗、芯片级、10位标清/高清视频编码器 - 视频编码器 - 模拟输入编码器 - Analog Devices, LLC
产品描述
ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(YC)或分量(YPrPb/RGB)模拟输出。
这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持最低。
ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。
ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C、SPI通信协议。
应用
手机 数码相机便携式媒体和DVD播放器便携式游戏机 便携式数码摄像机机顶盒(STB)车载信息娱乐系统（仅限ADV7393）优势和特点

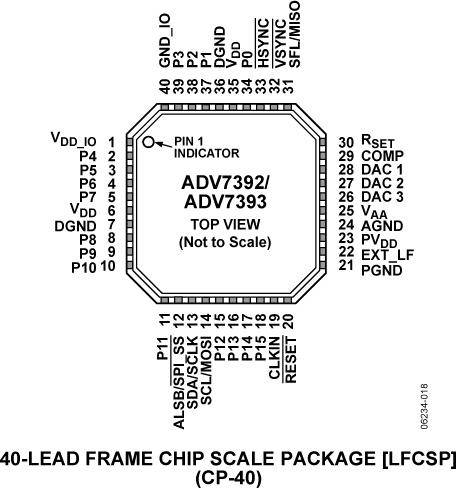

支持1.8 V/3.3 V接口3 个高质量10位视频DAC 16× (216 MHz) DAC 过采样适用于标清 8× (216 MHz) DAC 过采样适用于增清 4× (297 MHz) DAC 过采样适用于高清 DAC输出电流：37 mA（最大值）支持多格式视频输入 4:2:2 YCrCb (标清、增清和高清) 4:4:4 RGB (标清)支持多格式视频输出 复合(CVBS) 与S视频(Y/C) 分量YPrPb（标清、增清和高清） 分量RGB（标清、增清和高清）提供引脚架构芯片级封装(LFCSP) 5 mm × 5 mm、32引脚LFCSP 6 mm × 6 mm、40引脚LFCSP支持74.25 MHz 8/10/16位高清输入，符合SMPTE 274M (1080i)、296M (720p)和240M (1035i)标准高级电源管理 获专利的内容相关低功耗DAC操作 自动有线电视信号检测和DAC关断 各DAC具有独立开关控制 休眠模式下功耗最低符合EIA/CEA-861B标准支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)符合Macrovision® 7.1.L1版(标清)和1.2版(增清)标准可编程特性 亮度和色度滤波器响应 垂直消隐间隔(VBI) 副载波频率(FSC) 和相位 亮度延迟副本生成管理系统(CGMS)隐藏字幕和宽屏幕信令(WSS)
相关的评估套件共有1个
EVAL-ADV7390 - EVAL-ADV739X Evaluation Platform.：Analog Devices has developed a 2 piece modular system to evaluate the ADV7390, ADV7391, ADV7392, ADV7393 Encoders.
The 2 piece system consists of a front end board featuring an ADV7403 Analog Devices Multiformat decoder, Cypress USB microcontroller and a Xilinx Spartan 3 FPGA. This board provides data to be sent to Encoder board plugged in to the back end.
EVAL-ADV7390 - 无：无
