ADUM7442 - 1 kV RMS 四通道数字隔离器

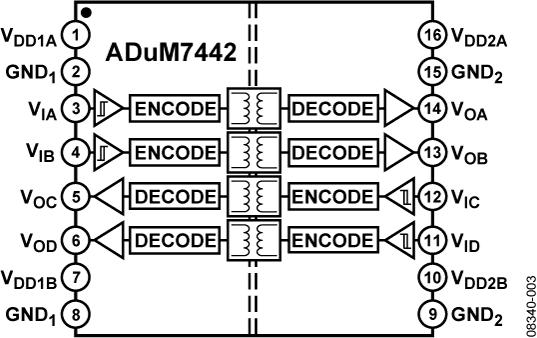

ADUM7442是AD公司的一款标准数字隔离器产品，ADUM7442是1 kV RMS 四通道数字隔离器，本站介绍了ADUM7442的封装应用图解、特点和优点、功能等，并给出了与ADUM7442相关的AD元器件型号供参考。
ADUM7442 - 1 kV RMS 四通道数字隔离器 - 标准数字隔离器 - 接口和隔离 - Analog Devices, LLC
产品描述
ADuM744x1 是采用ADI公司iCoupler 技术的4通道数字隔离器。这些隔离器件结合了高速CMOS与单片空芯变压器技术，可提供出色的性能特性，优于光耦器件和其它集成式耦合器
ADuM744x系列四通道1kV数字隔离器件采用小型16引脚QSOP封装。大部分四通道隔离器采用16引脚SOIC宽体封装，而相比之下，ADuM744x可节省几乎70%的电路板空间，却仍能耐受高隔离电压，并且符合UL和CSA标准（正在申请中）等法规要求。除了节省空间之外，ADuM744x的价格要低于2.5kV或5kV隔离器，适用于仅需基本隔离的应用场合。
该产品系列像ADI公司的许多隔离器产品一样功耗极低，在高达25 Mbps的数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。除了低功耗，ADuM744x的所有型号都具有很低的脉宽失真（C级小于5 ns）。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。
ADuM744x隔离器提供四个独立的隔离通道，支持多种通道配置和两种数据速率（请参考订购指南），最高达25 Mbps。所有型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。另外，在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。
应用
通用多通道隔离SPI接口/数据转换器隔离RS-232/RS-422/RS-485 收发器工业现场总线隔离1 受美国专利第5,952,849号、6,873,065号和7,075,329号保护，其它专利正在申请中。
优势和特点
16引脚小型QSOP封装 1000 V rms隔离额定值 低功耗工作 工作电压：5 V 每个通道2.25 mA（最大值，0 Mbps至1 Mbps） 每个通道11.5 mA（最大值，25 Mbps） 工作电压：3.3 V 每个通道1.5 mA（最大值，0 Mbps至1 Mbps） 每个通道8.25 mA（最大值，25 Mbps） 双向通信 数据速率最高可达25 Mbps (NRZ) 3 V/5 V电平转换 工作温度最高可达105°C 高共模瞬变抗扰度： >15 kV/μs 安全和法规认证 UL认证UL 1577： 1分钟1000 V rms
相关的评估套件共有1个
EVAL-ADUMQS - EVAL-ADUMQS：EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler?产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000ADuM620xADuM640x ADuM744x ADuM7510 EVAL-ADUMQS - 无：无
