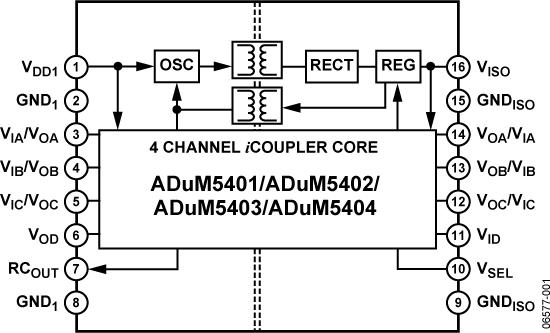

ADUM5404 - 典型设计图:

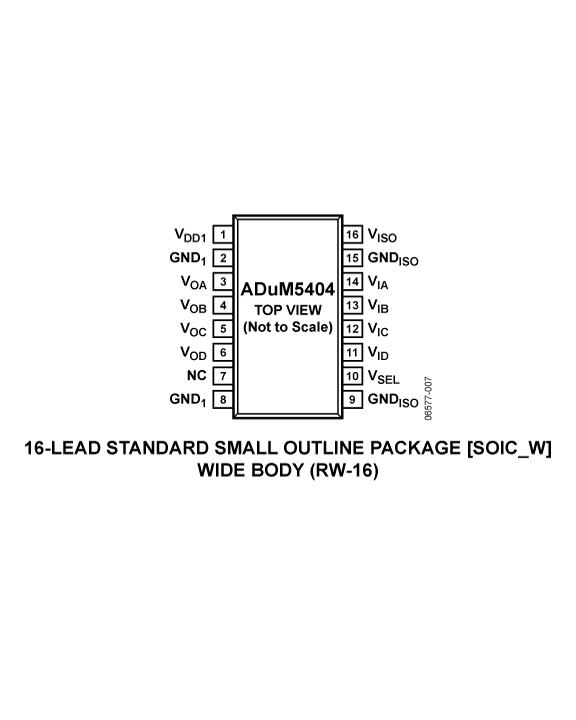

ADUM5404典型设计图一
ADUM5404典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADUM5404介绍
ADUM5404 - 集成DC/DC转换器的四通道隔离器(0/4通道方向性)

ADUM5404是AD公司的一款隔离电源 (ISOPower)产品,ADUM5404是集成DC/DC转换器的四通道隔离器(0/4通道方向性),本站介绍了ADUM5404的封装应用图解、特点和优点、功能等,并给出了与ADUM5404相关的AD元器件型号供参考。

ADUM5404 - 集成DC/DC转换器的四通道隔离器(0/4通道方向性) - 隔离电源 (ISOPower) - 接口和隔离 - Analog Devices, LLC

产品描述

ADuM5401/ADuM5402/ADuM5403/ADuM5404 均为四通道数字隔离器,集成isoPower隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler技术,采用5.0 V(5.0V输入电源)或3.3 V电压(3.3V电源)时,可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中,无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术,能够同时隔离逻辑信号和DC/DC转换器的磁性元件,因此可提供小尺寸、完全隔离的解决方案。

ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道,支持多种通道配置和数据速率(更多信息请参考“订购指南”)。

isoPower 利用高频开关元件,通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。关于电路板布局考量因素的详细信息,请参考应用笔记AN-0971。

应用

  • RS-232/RS-422/RS-485 收发器
  • 工业现场总线隔离
  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 工业PLC
  • 数据手册, Rev. A, 11/08

    优势和特点
  • 提供中文数据手册
  • 集成isoPower 的隔离式DC/DC转换器
  • 3.3 V或5.0 V调节输出
  • 最高500 mW输出功率
  • 四个DC-25 Mbps (NRZ)信号隔离通道
  • 施密特触发器输入
  • 16引脚SOIC封装,爬电距离大于8.0 mm
  • 工作温度最高可达105°C
  • 欲了解更多信息,请参考数据手册
  • 相关的评估套件共有1个
  • EVAL-ADUMQS - EVAL-ADUMQS:
  • EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

    支持的iCoupler?产品:

  • ADuM130x
  • ADuM131x
  • ADuM140x
  • ADuM141x
  • ADuM1510
  • ADuM240x
  • ADuM330x
  • ADuM340x
  • ADuM344x
  • ADuM440x
  • ADuM5000
  • ADuM520x
  • ADuM540x
  • ADuM6000
  • ADuM620x
  • ADuM640x
  • ADuM744x
  • ADuM7510
  • EVAL-ADUMQS - 无:
  • 下面可能是您感兴趣的AD公司隔离电源 (ISOPower)元器件
  • AD7622 - 16位、1.5 LSB INL、2 MSPS PulSAR? ADC
  • AD9516-1 - 14路输出时钟发生器,集成2.5 GHz VCO
  • AD5553 - 14位DAC,采用μSOIC-8封装
  • AD8222 - 精密、双通道仪表放大器
  • ADSP-BF522C - 低功耗Blackfin处理器,配有高级外设和嵌入式立体声音频编解码器
  • AD8386 - 10位、12通道输出、抽取LCD驱动器
  • ADF4110 - 单通道、整数N分频、550 MHz PLL,内置可编程预分频器和电荷泵
  • HMC-C059 - 宽带低噪声放大器模块,1 - 12 GHz
  • AD9709 - 8位、125 MSPS、双通道TxDAC+数模转换器
  • AD1895 - 192 kHZ 立体声异步采样速率转换器
