    当前位置：AD公司 > > AD芯片 >> ADUM1447 - 微功耗四通道数字隔离器，默认低电平（2/2通道方向性）
    ADUM1447技术文档下载：
    ADUM1447技术文档产品手册下载
    ADUM1447 - 典型设计图：

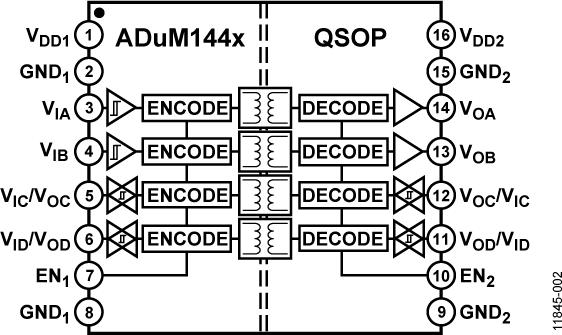

    ADUM1447典型设计图一

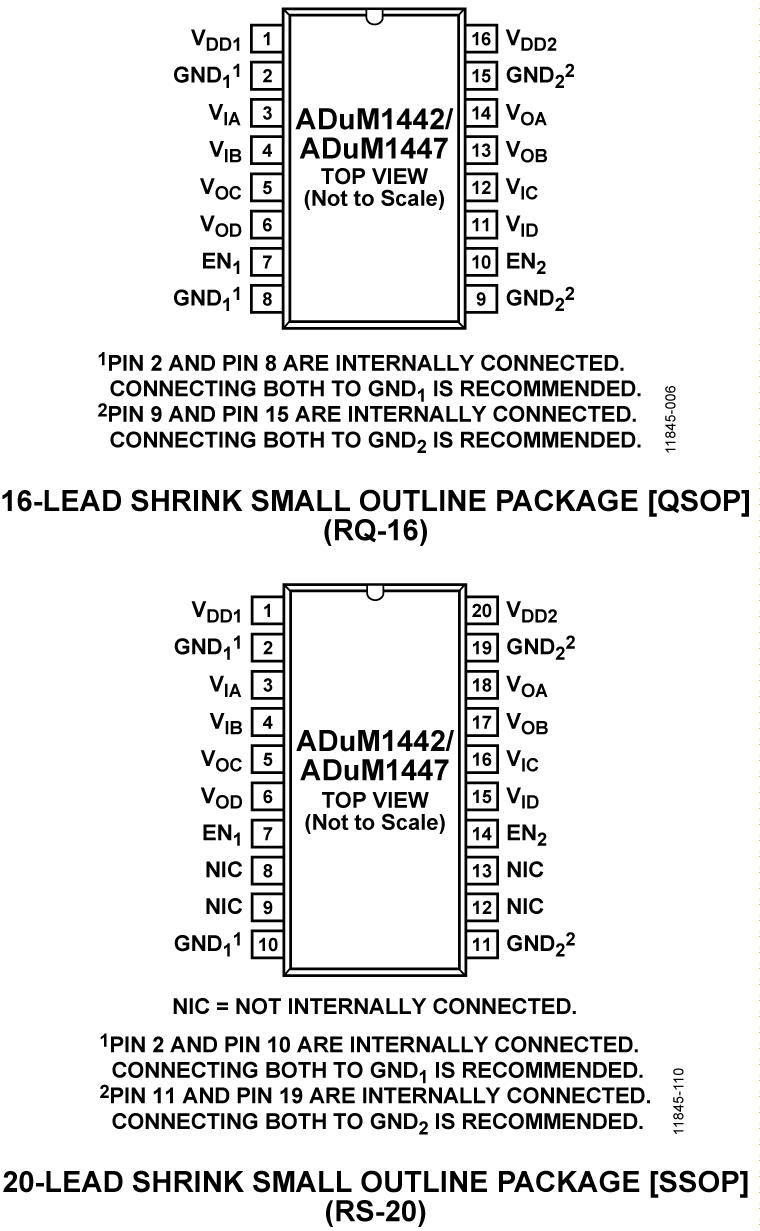

    ADUM1447典型设计图二
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - ADUM1447介绍
    ADUM1447 - 微功耗四通道数字隔离器，默认低电平（2/2通道方向性）

    ADUM1447是AD公司的一款标准数字隔离器产品，ADUM1447是微功耗四通道数字隔离器，默认低电平（2/2通道方向性），本站介绍了ADUM1447的封装应用图解、特点和优点、功能等，并给出了与ADUM1447相关的AD元器件型号供参考。

    ADUM1447 - 微功耗四通道数字隔离器，默认低电平（2/2通道方向性） - 标准数字隔离器 - 接口和隔离 - Analog Devices, LLC

    产品描述

    ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447 是采用ADI公司iCoupler技术的微功耗、4通道数字隔离器。这些隔离器件结合了高速互补金属氧化物半导体(CMOS)与单片空芯变压器技术，可提供出色的性能特性，优于光耦器件和其它集成式耦合器，同时在现有的所有隔离产品中功耗最低。 ENX信号可用于禁用内部刷新，从而将总静态电流降低至不足1 μA。

    ADuM1440/ADuM1441/ADuM1442/ADuM1445/ ADuM1446/ADuM1447系列四通道2.5 kV数字隔离器件采用小型16引脚QSOP和20引脚SSOP封装。大部分四通道隔离器采用16引脚SOIC宽体封装，而相比之下，ADuM1440/ ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447可节省几乎70%的电路板空间，却仍能耐受高隔离电压，并且符合UL和CSA标准（正在申请中）等法规要求。除了节省空间外，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ ADuM1446/ADuM1447还可采用低至2.25 V的电源供电。

    除了低功耗，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447的所有型号都具有很低的脉宽失真（小于8 ns）。 此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

    应用

  • 通用低功耗多通道隔离
  • 1 MHz、低功耗外设接口(SPI)
  • 4 mA至20 mA环路过程控制
    • 优势和特点
  • 超低功耗： 3.3 V（典型值） 5.6 µA（每通道静态电流，使能刷新） 0.3 µA（每通道静态电流，禁用刷新） 148 µA/Mbps（每通道典型动态电流）
  • 2.5 V（典型值）： 3.4 µA（每通道静态电流，使能刷新） 0.1 µA（每通道静态电流，禁用刷新） 117 µA/Mbps（每通道典型动态电流）
  • 小型16引脚QSOP/20引脚SSOP
  • 双向通信
  • 数据速率最高可达2 Mbps (NRZ)
  • 工作温度最高可达： 125℃
  • 高共模瞬变抗扰度： >25 kV/µs
  • 提供双通道产品
  • 欲了解更多特性，请参考数据手册
    • 相关的评估套件共有1个
  • EVAL-ADUM144X - ADUM144X评估板：

    • EVAL-ADuM144x-EBZ支持ADuM144x系列超低功耗、四通道隔离器。 它提供JEDEC标准QSOP16焊盘布局，支持信号分配、回送、旁路电容和以VDDX或GNDX为参考的负载。 信号源可连接至电路板，也可通过边缘安装SMA连接器（不提供）或端子板连接电路板，实现电源连接。 电路板集成200密耳接头位置，可兼容Tektronix有源探头。

    该板遵循PCB的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。 该板没有其他抗电磁辐射或削减噪声的设计实践。

  • EVAL-ADUM144X - 无：

    • 无
