ADuCM360是完全集成的4 kSPS、24位数据采集系统，在单芯片上集成双核高性能多通道Σ-Δ型模数转换器（ADC）、32位ARM Cortex M3 MCU和Flash/EE存储器。在有线和电池供电应用中，该器件设计为与外部精密传感器直接连接。

ADuCM361集成了ADuCM360的全部功能，除了主ADC，即没有ADC0；只有辅助ADC，即ADC1。

该器件自带一个片内32 KHz振荡器和一个内部16 MHz高频振荡器。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。最大内核时钟速度为16MHz，且不局限于工作电压或温度。

微控制器内核采用ARM的低功耗Cortex-M3内核。它是32位RISC机器，提供最高达20 MIPS的峰值性能。Cortex-M3 MCU集成了灵活的11通道DMA控制器，支持全部有线（SPI、UART、I2C）通信外设。片内集成有128 kB非易失性Flash/EE和8 kB SRAM。

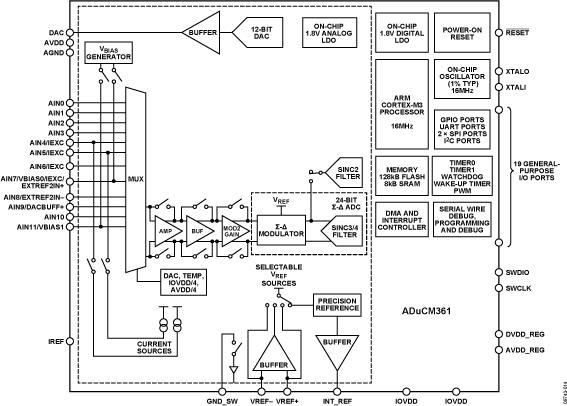

模拟子系统由双通道ADC组成，每个ADC均连接到一个灵活的输入多路复用。两个ADC都可工作在全差分和单端模式下。其他的片内ADC功能包括：双通道可编程激励电流源、熔断电流源和偏置电压产生器AVDD_REG/2（900mV），可设置输入通道的共模电压。低端内部接地开关可在两次转换之间关断桥电路。该ADC含两个并联滤波器——一个Sinc3或Sinc4与一个Sinc2并联。Sinc3或Sinc4滤波器用作精密测量。Sinc2滤波器用作快速测量以及输入信号的阶跃变化检测。该设备还集成了一个低噪声、低漂移内部带隙基准电压源，采用比例式配置时可配置成最多接受2个外部基准电压源。片内还集成了可缓存外部基准电压输入的选项。片内集成一个单通道缓冲电压输出DAC。ADuCM360/ADuCM361还集成了一系列片内外设，可以根据应用需要通过微控制器软件控制进行配置。这些外设包括：UART、I2C和双通道SPI串行I/O通信控制器、19引脚GPIO端口、2个通用定时器、唤醒定时器及系统看门狗定时器。同时提供了一个带6个输出通道的16位PWM。

ADuCM360/ADuCM361专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式，功耗290μA/MHz（包括Flash/SRAM Idd），使得所有外设工作时总系统功耗为1mA。

该器件通过直接编程控制亦可被配置为许多低功耗工作模式，包括休眠模式（内部唤醒时钟激活），此时的能耗仅为4μA。在休眠模式下，诸如外部中断或内部唤醒定时器等外设可以唤醒该器件。因而器件可在功耗极低的工作模式下运行，同时仍然响应外部异步或周期事件。

片内出厂固件支持通过串行线路接口（2引脚JTAG系统）和UART进行串行在线下载，同时串行线接口支持非介入仿真。这些特性都集成在一个支持精密模拟微控制器系列的低成本QuickStart开发系统中。

应用

ADuCM360/ADuCM361是低功耗、完全集成的24位数据采集系统，在单芯片上集成双核、高性能、多通道Σ-Δ型ADC、ARM Cortex M3? MCU和Flash/EE存储器。

ADI公司为基于Cortex M3的ADuCxxx系列微控制器提供低成本开发平台。

EVAL-ADuCM360QSPZ评估套件可用来全面评估ADuCM361。ADuCM360/361引脚兼容且功能相同，但ADuCM361无ADC0。

该硬件具有简单、灵活、易用的设计特点，支持利用最少的外部元件对器件进行性能评估。提供的ADI J-Link OB仿真器连接到迷你板，提供电源、UART通信和调试能力。

用于精密模拟微控制器ADuCM360/361的QuickStart Plus套件具有真正的非介入式串行线仿真功能，可在C源调试环境下汇编，从而提供综合硬件开发环境。

QuickStart Plus套件内容:

硬件包括

请注意，之前包含在本开发系统中的J-Link Lite和接口板由全新的ADI J-Link OB仿真器代替，功能相似。
