ADUC7021 - 精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU
ADUC7021是AD公司的一款ARM7内核产品产品，ADUC7021是精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU，本站介绍了ADUC7021的封装应用图解、特点和优点、功能等，并给出了与ADUC7021相关的AD元器件型号供参考。
ADUC7021 - 精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU - ARM7内核产品 - 处理器和DSP - Analog Devices, LLC
产品描述

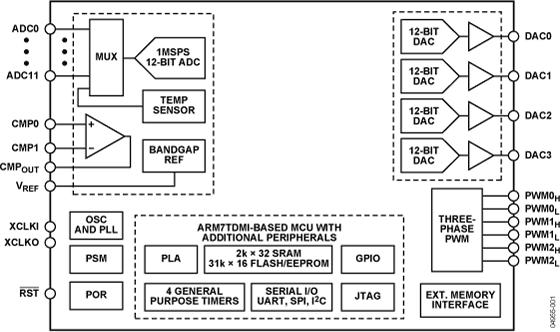

ADuC7019/20/21/22/24/25/26/27/28均为完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和闪存/EE存储器。
ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。4路DAC输出只是在特定型号上提供(ADuC7020和ADuC7026)。然而，在无DAC输出的情况下，这些引脚仍然可以用作ADC的输入引脚，这样ADC的输入最多可以达到16通道。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF 。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
根据器件型号不同，片内最多可内置4个缓冲电压输出DAC。通过编程可以将DAC输出范围设置为三种电压范围之一。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
应用
工业控制和自动化系统 智能传感器、精密仪器 基站系统、光纤网络 优势和特点

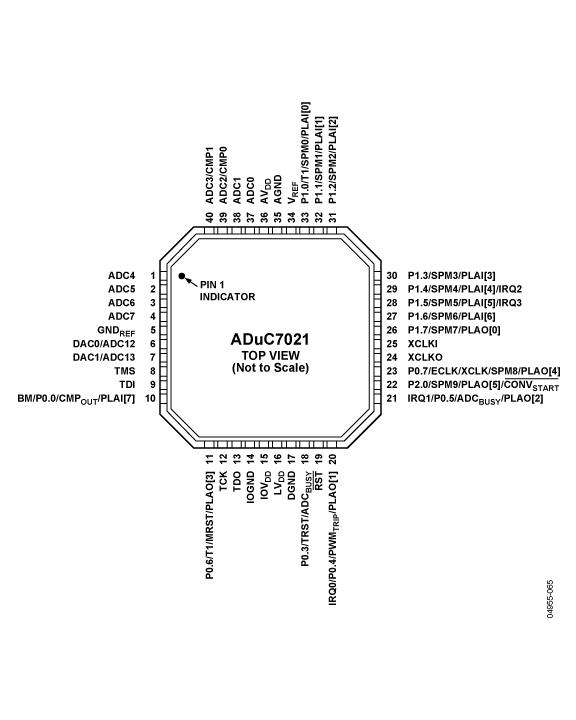

提供中文数据手册微控制器 16位/32位RISC架构、ARM7TDMI内核 JTAG 端口支持代码下载和调试 时钟选项 修正的片内振荡器(±3%) 外部时钟晶体 可达44 MHz的外部时钟源 具有可编程分频器的41.78 MHz PLL 存储器 62 kB flash/EE存储器、8 kB SRAM 在线下载，基于JTAG的调试 软件触发在线重新编程能力 多通道、12位、1 MSPS ADC 多达16个ADC通道1全差分模式和单端模式模拟输入范围：0 V至VREF 12位电压输出DAC 最多提供4路DAC输出1片内基准电压片内温度传感器(±3°C)电压比较器 功耗 额定工作电压：3 V 主动模式：11 mA(5 MHz)、40 mA(41.78 MHz) 封装和温度范围 从40引脚、6 mm x 6 mm LFCSP至80引脚LQFP1 额定工作温度范围：–40°C至+125°C 工具 低成本QuickStart™开发系统 全面的第三方支持 UART、2 x I2C® 和SPI®串行I/O最多40引脚GPIO端口14个通用定时器唤醒和看门狗定时器(WDT)电源监控器三相、16位PWM发生器1可编程逻辑阵列(PLA)可达512KB的外部存储器接口1
相关的评估套件共有1个
EVAL-ADUC7020 - ADuC7020迷你套件：用于评估ADuC7019/20/21/22（完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器）的迷你套件。
EVAL-ADUC7020 - 无：无
