ADP2119是AD公司的一款开关稳压器产品,ADP2119是2A、1.2MHz同步降压DC-DC调节器,本站介绍了ADP2119的封装应用图解、特点和优点、功能等,并给出了与ADP2119相关的AD元器件型号供参考。
ADP2119 - 2A、1.2MHz同步降压DC-DC调节器 - 开关稳压器 - 电源管理 - Analog Devices, LLC

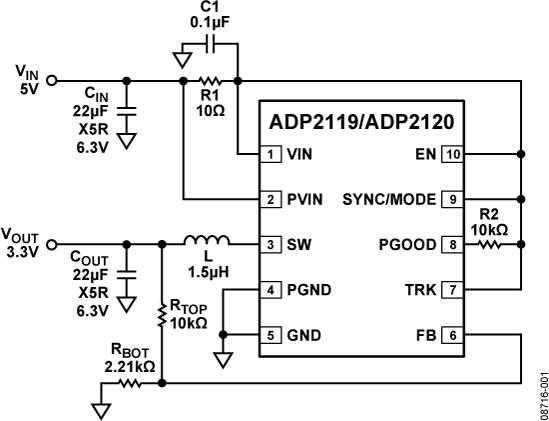

ADP2119/ADP2120均为低静态电流、同步降压DC-DC调节器,采用3mm x 3mm紧凑型LFCSP_WD封装。两款器件均采用电流模式、恒频脉宽调制(PWM)控制方案,具备出色的稳定性和瞬态响应性能。在轻负载条件下,这些器件可配置为以脉冲频率调制(PFM)模式工作,以降低开关频率,节省功耗。
ADP2119/ADP2120支持2.3V至5.5V范围内的输入电压。可调版本的输出电压可以在0.6V至输入电压(VIN)范围内进行调整,固定输出版本则提供预设的输出电压选项:3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。ADP2119/ADP2120集成了电源开关、同步整流器和内部补偿功能,只需极少的外部器件便可提供高效率解决方案。各IC在禁用时从输入源汲取的电流不到3μA。其它主要特性包括欠压闭锁(UVLO)、用于限制启动时浪涌电流的集成软启动、过压保护(OVP)、过流保护(OCP)和热关断(TSD)。
应用利用ADP2119/ADP2120评估板可以轻松评估该器件。本用户指南说明如何快速设置评估板以便收集性能数据。有关ADP2119/ADP2120的详细信息,请参见ADI公司的ADP2119/ADP2120数据手册。使用评估板时,应同时参阅上述数据手册和本用户指南。
ADP2119/ADP2120采用2.3 V至5.5 V的输入电压工作,并集成电源开关、同步整流器和内部补偿功能,只需极少的外部元件便可提供高效率解决方案。
AD-FMCADC2-EBZ是一款集成单通道ADC(速率为2500 MSPS)AD9625的高速数据采集板,采用FMC尺寸形式,支持JESD204B 高速串行接口。 AD9625是一款12位单芯片采样模数转换器(ADC),转换速率可高达2.5 GSPS。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。AD9625集宽输入带宽、高采样速率和出色的线性度等特性于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰措施等。
此板符合大多数FMC规格的机械尺寸、安装孔位和其它要求。 虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。 如果想要可供立即集成的商用产品,请查询众多FMC制造商之一和FMC规格(ANSI/VITA 57.1)。
该板旨在采用配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。
该板专门针对同步多个AD-FMCADC2-EBZ板而设计。 有关更多同步信息,请参阅用于同步多个GSPS转换器的测试方法。
参考设计包括通过JESD204B串行接口和SPI接口的器件数据采集。 样片写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。
