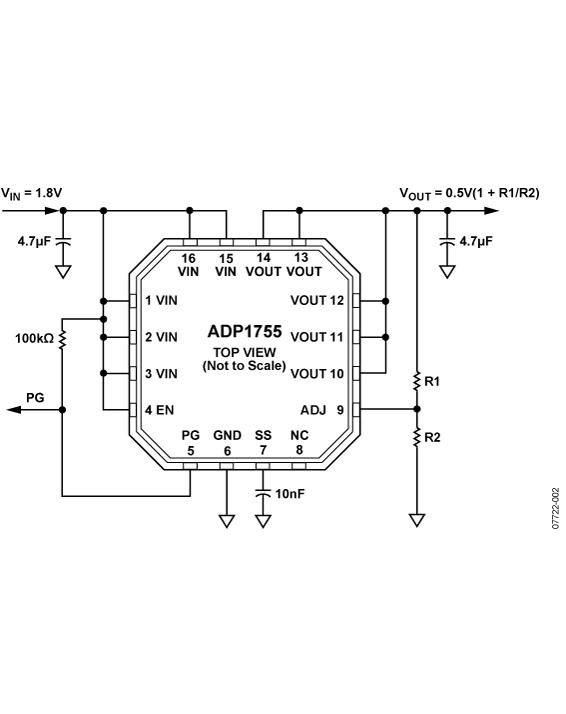

ADP1755是AD公司的一款线性稳压器产品，ADP1755是1.2 A、低输入电压、可调输出电压LDO线性稳压器，本站介绍了ADP1755的封装应用图解、特点和优点、功能等，并给出了与ADP1755相关的AD元器件型号供参考。
ADP1755 - 1.2 A、低输入电压、可调输出电压LDO线性稳压器 - 线性稳压器 - 电源管理 - Analog Devices, LLC
ADP1754/ADP1755 均为CMOS、低压差线性稳压器，采用1.6 V至3.6 V电源供电，输出电流最高达1.2 A。对于采用2.5 V至最低1.8 V I/O轨供电、提供最低0.75 V内核电压的纳米FPGA几何结构，这些低 Vin / Vout LDOs 是理想的稳压器选择。这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 ADP1754 提供7种固定输出电压选项。ADP1755提供可调型号产品，可通过外部分压器在0.75 V至3.0 V范围内调节输出电压。ADP1754/ADP1755 可以连接外部软启动电容，对启动进行编程设置。根据电源正常指示输出，电源系统监控器可以通过数字方式检查输出供电轨电压的状态是否正常。
ADP1754/ADP1755提供16引脚、4 mm × 4 mm LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大1.2 A输出电流的薄型、小尺寸应用。
这些评估板用于演示线性调节器ADP1754/ADP1755的功能。
只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
