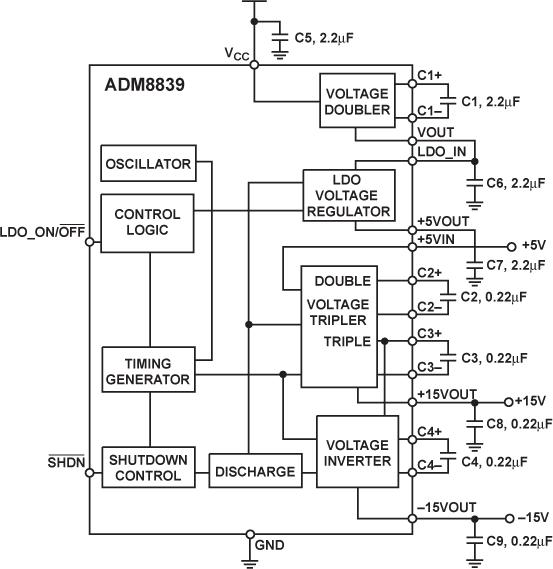

ADM8839 - 典型设计图：

ADM8839 - 彩色TFT面板用电荷泵稳压器

ADM8839是AD公司的一款显示和照明 IC产品，ADM8839是彩色TFT面板用电荷泵稳压器，本站介绍了ADM8839的封装应用图解、特点和优点、功能等，并给出了与ADM8839相关的AD元器件型号供参考。

ADM8839 - 彩色TFT面板用电荷泵稳压器 - 显示和照明 IC - 开关电容变换器 - Analog Devices, LLC

产品描述

ADM8839是一款电荷泵稳压器，用于彩色薄膜晶体管(TFT)液晶显示器(LCD)。利用电荷泵技术，该器件可以用于从2.7 V至4.2 V（锂离子）输入单电源产生三路输出电压（+5 V ± 2%、+15 V、-15 V）。然后，可以用这些电压为LCD控制器(5 V±2%)和面板中晶体管的栅极驱动（+15 V和-15 V）提供电源。电荷泵只需用几个外部电容。高效低压差稳压器同样可确保高功效，并提供一个低纹波5 V输出。可以关断该LDO，而使用外部LDO调节5 V倍压器输出，并驱动电荷泵输入，产生+15 V和-15 V输出（如果用户需要这些输出）。

ADM8839具有省电关断特性。5 V输出的功耗最大，因此利用振荡器启用方案(Green Idle?)，该输出的功效也最大。该方案可以有效检测流动中的负载电流，只有需要将电荷输送至5 V电荷泵倍压器输出时才会开启电荷泵。

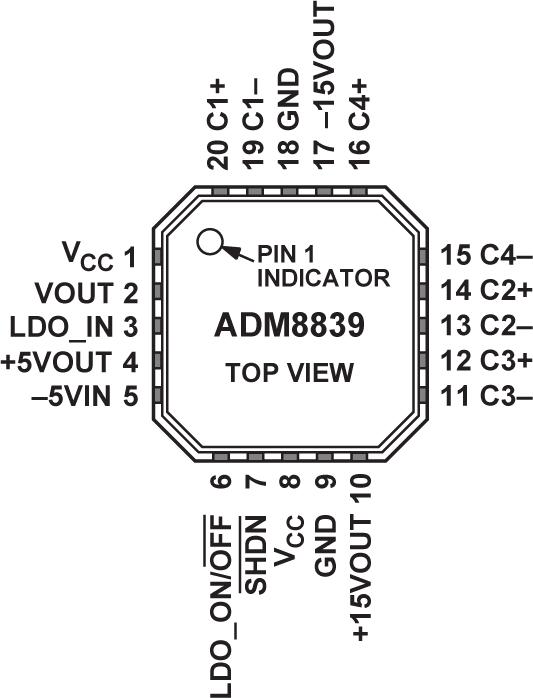

ADM8839采用CMOS技术制造，功耗极低，提供4 mm x 4 mm、20引脚小型LFCSP封装（引脚架构芯片级封装）。

优势和特点

从3 V单电源产生三路电压（+5 V、+15 V、–15 V）

针对手机TFT屏幕进行功效优化

低静态电流

低关断电流(<5 µA)

关断功能

可选用外部LDO

相关的评估套件共有1个

EVAL-ADM8839 - ADM8839-EVALZ：

ADM8839是一款彩色TFT面板电荷泵调节器。本页提供此产品的评估板文档和订购信息。
