ADM3074E技术文档下载：

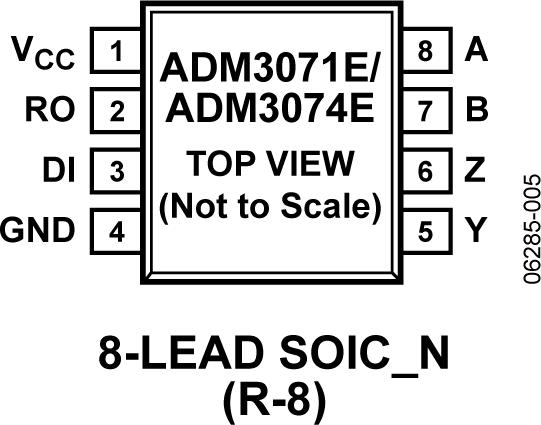

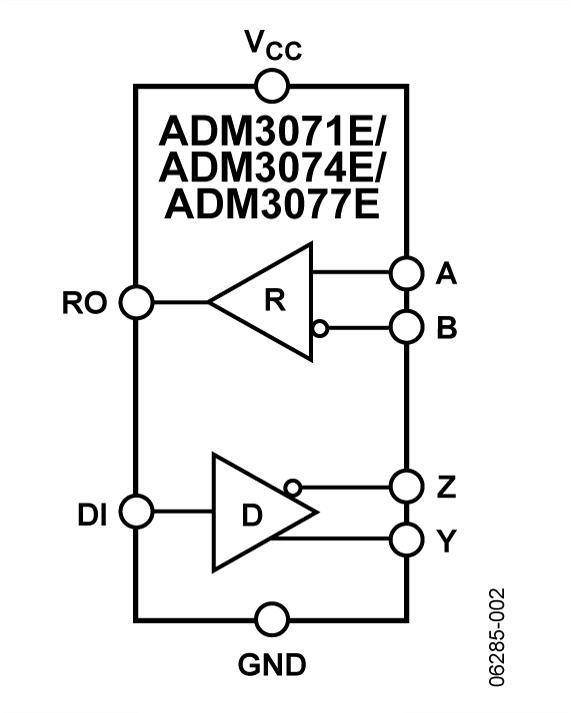

ADM3074E - 典型设计图：
ADM3074E - 3.3V、±15kV ESD保护、全双工收发器，提供500kbps数据速率
ADM3074E是AD公司的一款接口RS-485和RS-422产品，ADM3074E是3.3V、±15kV ESD保护、全双工收发器，提供500kbps数据速率，本站介绍了ADM3074E的封装应用图解、特点和优点、功能等，并给出了与ADM3074E相关的AD元器件型号供参考。
ADM3074E - 3.3V、±15kV ESD保护、全双工收发器，提供500kbps数据速率 - 接口RS-485和RS-422 - 接口和隔离 - Analog Devices, LLC
产品描述
ADM307xE均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。
此外还具有?单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。
接收器输入具有真故障安全特性，无需外部偏置电阻；当输入开路或短路时，可确保提供逻辑高输出电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。
应用优势和特点
相关的评估套件共有1个
EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。
用于板上评估的器件需另外订购。
无
