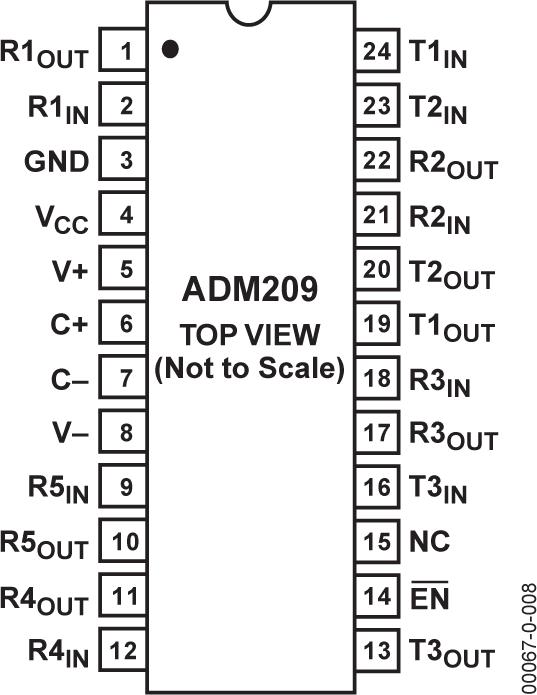

ADM209 - 典型设计图：

ADM209 - 0.1 μF、+5V CMOS RS-232 200kBPS收发器，内置3个驱动器、5个接收器和1个使能引脚

ADM209是AD公司的一款隔离式RS-232产品，ADM209是0.1 μF、+5V CMOS RS-232 200kBPS收发器，内置3个驱动器、5个接收器和1个使能引脚，本站介绍了ADM209的封装应用图解、特点和优点、功能等，并给出了与ADM209相关的AD元器件型号供参考。

ADM209 - 0.1 μF、+5V CMOS RS-232 200kBPS收发器，内置3个驱动器、5个接收器和1个使能引脚 - 隔离式RS-232 - 接口RS-232 - Analog Devices, LLC

产品描述

ADM2xx系列线路驱动器/接收器主要用于所有EIA-232-E和V.28通信接口，尤其是无法提供±12 V电源的应用。ADM205、ADM211和ADM213具有低功耗关断模式，可将功耗降至5 μW以下，因此非常适合电池供电设备使用。ADM205不需要任何外部器件，特别适合印刷电路板空间受限的应用。ADM213具有低电平有效关断和高电平有效接收器使能控制功能。关断期间，ADM213的两个接收器仍保持活动状态。此特性适用于振铃指示监控。

除ADM209外，ADM2xx系列的所有器件均内置两个电荷泵电压转换器，可以采用+5 V单电源供电。这些转换器能够将+5 V输入电压转换为RS-232输出电平所要求的±10 V电压。ADM209设计采用+5 V和+12 V电源供电。内置+12 V转-12 V电荷泵电压转换器可产生-12 V电源。

优势和特点

电容：0.1 µF至10 µF

数据速率：120 kB/s

关断期间两个接收器为活动状态(ADM213)

片上DC-DC转换器

输出摆幅：±9 V（5 V电源）

低功耗：15 mW

低功耗关断模式：≤ 5 µW

接收器输入电平：±30 V

无闩锁现象

MAX205-211/213的直接升级产品
