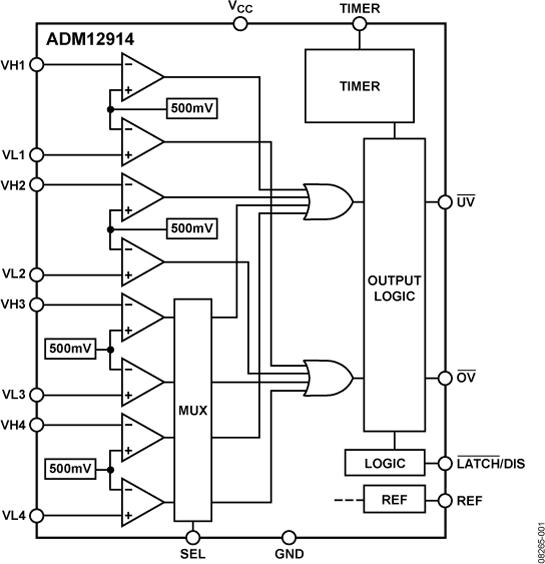

ADM12914典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADM12914介绍
ADM12914 - ±0.8%精度、四通道UV/OV正/负电压监控器

ADM12914是AD公司的一款多电压监控器产品,ADM12914是±0.8%精度、四通道UV/OV正/负电压监控器,本站介绍了ADM12914的封装应用图解、特点和优点、功能等,并给出了与ADM12914相关的AD元器件型号供参考。

ADM12914 - ±0.8%精度、四通道UV/OV正/负电压监控器 - 多电压监控器 - 电源管理 - Analog Devices, LLC

产品描述

ADM12914是一款四通道电压监控器IC,提供业界领先的±0.8%阈值精度,非常适合监控各种应用中的多个供电轨。每个受监控的供电轨均有两个专用输入引脚VHx和VLx,利用这些引脚可以监控每个供电轨是否发生过压(OV)及欠压(UV)状况。所有受监控的供电轨均共用一个通用欠压(/UV)输出引脚和一个通用过压(/OV)输出引脚。

ADM12914含有一路1 V缓冲基准电压输出REF;当监控负电压时,它可充当偏置电压。三态SEL引脚决定第三路和第四路输入的极性,即通过引脚配置该器件来监控正电源或负电源。

该器件内置分流稳压器,因而可以用于电压较高的系统。此特性要求在主供电轨与VCC引脚之间放置一个电阻,用来限制流入VCC引脚的电流,使之不超过10 mA。ADM12914使用内部分流稳压器来调节VCC,以防电源线路电压超过绝对最大额定值。

ADM12914提供两种型号。ADM12914-1可提供锁存过压输出,该输出可通过切换LATCH输入引脚予以清零。ADM12914-2具有一个禁用引脚,它可以使过压和欠压输出引脚无效,从而禁用过压和欠压输出信号

ADM12914采用16引脚QSOP封装,额定温度范围为?40°C至+125°C扩展温度范围。


应用
  • 服务器电源监控
  • 内核和I/O电压监控
  • 电信设备
  • 医疗设备
  • 优势和特点
  • 四通道电压监控器
  • 最多能监控两个负电压
  • 可调欠压和过压阈值
  • 高阈值精度:±0.8%
  • 1 V缓冲基准电压
  • 开漏过压和欠压输出
  • 可调复位超时,具有禁用选项
  • 保证输出有效范围:VCC可低至1 V
  • 电源电流:62 μA
  • 16引脚QSOP封装
  • 额定温度范围:-40°C至+125°C
  • 相关的评估套件共有1个
  • EVAL-ADM2914 - ADM2914/ADM12914 评估板:
  • 本页提供此产品的评估板文档和订购信息。

  • EVAL-ADM2914 - 无:
