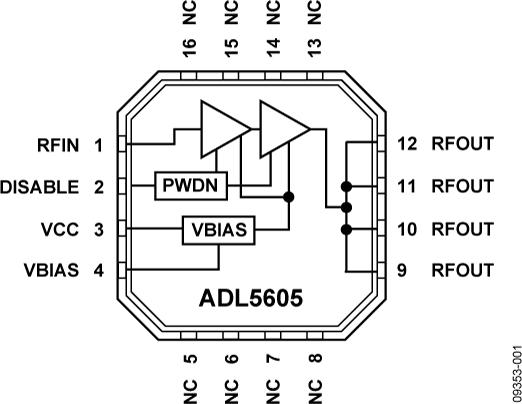

ADL5605典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADL5605介绍
ADL5605 - 700 MHz 至1000 MHz 2级1W RF驱动放大器

ADL5605是AD公司的一款RF放大器产品,ADL5605是700 MHz 至1000 MHz 2级1W RF驱动放大器,本站介绍了ADL5605的封装应用图解、特点和优点、功能等,并给出了与ADL5605相关的AD元器件型号供参考。

ADL5605 - 700 MHz 至1000 MHz 2级1W RF驱动放大器 - RF放大器 - 驱动放大器 - Analog Devices, LLC

产品描述

ADL5605是一款宽带两级1 W RF驱动放大器,工作频率范围为700 MHz至1000 MHz。

ADL5605采用5 V电源供电,电源电流为307 mA。驱动器还内置一个快速上电/掉电功能,满足TDD应用、需要省电模式或间断数据传输的应用需求。

ADL5605采用GaAs HBT工艺制造,提供紧凑型4 mm × 4 mm、16引脚LFCSP封装,使用裸露焊盘以获得出色的热阻抗性能。工作温度范围为-40°C至+85°C,同时提供配置齐全的评估板(调谐至943 MHz)。

应用

  • 无线基础设施
  • 自动测试设备
  • ISM/AMR应用
  • 优势和特点
  • 工作频率范围:700 MHz至1000 MHz
  • 增益:23 dB (943 MHz)
  • OIP3:44.3 dBm (943 MHz)
  • P1dB:31.1 dBm (943 MHz)
  • 噪声系数:4.8 dB (943 MHz)
  • 5 V电源供电
  • 电源电流:307 mA(典型值)
  • 内部有源偏置
  • 省电功能
  • 4 mm × 4 mm小型16引脚LFCSP封装
  • ESD额定值:±1 kV(1C类)
  • 引脚兼容ADL5606,1800 MHz至2700 MHz
  • 相关的评估套件共有1个
  • EVAL-ADL5605 - ADL5605 Evaluation Board:
  • ADL5605-EVALZ is a 4-layer, FR4-equivalent printed circuit board, and configured for 943 MHz operation. It requires 5V/307 mA power supply for normal operation. The 5V power supply should be connected to the vector leads, labeled VCC1 and GND3. RFIN is the RF input port, and RFOUT is the RF output port. Both ports are populated with edge-mounted SMA connectors.

  • EVAL-ADL5605 - 无:
