ADIS16485 - 战术级6自由度MEMS惯性传感器
ADIS16485是AD公司的一款MEMS陀螺仪产品,ADIS16485是战术级6自由度MEMS惯性传感器,本站介绍了ADIS16485的封装应用图解、特点和优点、功能等,并给出了与ADIS16485相关的AD元器件型号供参考。
ADIS16485 - 战术级6自由度MEMS惯性传感器 - MEMS陀螺仪 - iSensor MEMS惯性测量单元 - Analog Devices, LLC
产品描述

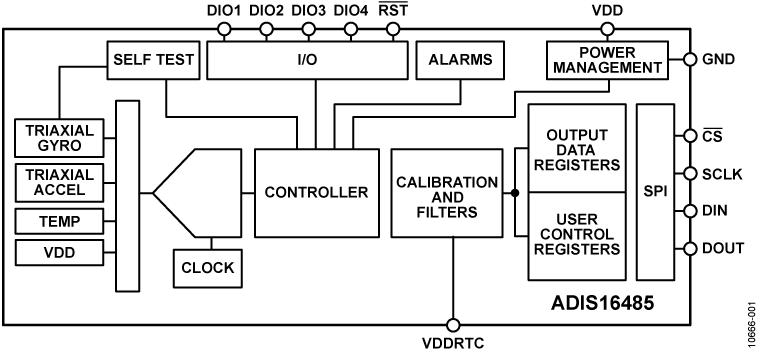

ADIS16485 iSensor器件是一款完整的惯性系统,内置一个三轴陀螺仪和一个三轴加速度计。每个惯性传感器都实现了业界领先的iMEMS技术与信号调理技术的完美结合,可提供优化的动态性能。工厂校准针对各传感器的灵敏度、偏置、对准和线性加速度(陀螺偏置)进行校准。因此,各传感器均有其自己的动态补偿公式,可提供精确的传感器测量。
与复杂且昂贵的分立设计方案相比,ADIS16485为精确的多轴惯性检测与工业系统的集成提供了简单而高效的方法。所有必需的运动测试及校准都是工厂生产过程的一部分,大大缩短了系统集成时间。严格的正交对准可简化导航系统中的惯性坐标系对准。SPI和寄存器结构针对数据收集和配置控制提供简单的接口。

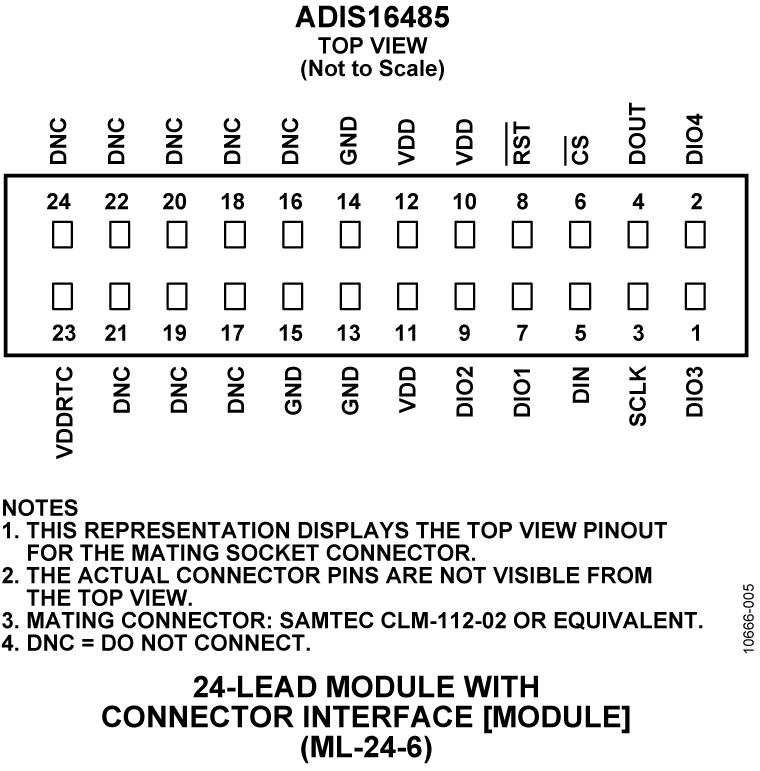

ADIS16485的尺寸和连接器系统与ADIS16375及ADIS16488相同,可大大简化升级过程。它采用约为47 mm x 44 mm x 14 mm的模块封装,配有标准连接器接口。
应用
- 平台稳定与控制
- 导航
- 人员跟踪
- 仪器仪表
- 机器人
优势和特点
三轴数字陀螺仪,提供±450°/s动态范围 -- 正交对准:<±0.05° -- 运动中偏置稳定度:6°/小时 -- 角向随机游动:0.3°/√hr -- 非线性:0.01%三轴数字加速度计:±5 g三轴角度变化和速度变化输出快速启动时间:约500 ms工厂校准的灵敏度、偏置和轴对准 -- 校准温度范围:−40°C至+70℃SPI兼容型串行接口嵌入式温度传感器欲了解更多特性,请参考数据手册
相关的评估套件共有2个
EVAL-ADIS - EVAL-ADIS评估系统:EVAL-ADIS系统是一种基于PC的简单工具,用于评估iSensor产品,面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。 该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。 每个应用程序软件包均随附安装向导,可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7,并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”,可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。 安装孔可容纳M2x0.4mm机械螺丝。 该套件还包含5组M2x0.4机械螺丝,可用于多种厚度的封装规格,无需购买额外硬件。 由于集成电源系统,因此大多数情况下无需外部电源,但的确提供外部电源输入,从而可进行电源灵敏度测试。 电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
EVAL-ADIS16IMU1 - ADIS16IMU1/PCBZ分线板:ADIS16IMU1/PCBZ是一款分线板产品,可用于各种ADIS16xxx IMU和陀螺仪。 它提供一系列已攻M2x0.4mm机械螺纹孔,支持多种不同封装类型的直接安装;另外还有一个16引脚、双排、2mm连接接口,允许使用1mm扁平电缆(最长12英寸)与远程处理器板进行简单连接。 ADIS16IMU1/PCBZ 用于部分替代现已停产的数种评估工具。 请参考以下列表。
用(1) ADIS16IMU1/PCBZ和(1) ADIS16133BMLZ代替ADIS16133/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16135BMLZ代替ADIS16135/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16136AMLZ代替ADIS16136/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16137AMLZ代替ADIS16137/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16362BMLZ代替ADIS16362/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16364BMLZ代替ADIS16364/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16365BMLZ代替ADIS16365/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16367BMLZ代替ADIS16367/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16375BMLZ代替ADIS16375/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16405BMLZ代替ADIS16405/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16407BMLZ代替ADIS16407/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16480AMLZ代替ADIS16480/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16485AMLZ代替ADIS16485/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16488AMLZ代替ADIS16488/PCBZ 注意: 某些情况下,ADIS16IMU1/PCB与较老器件附带的接口PCB有所不同,但基本功能相同。
