ADIS16227是AD公司的一款MEMS加速度计产品，ADIS16227是数字三轴振动传感器，集成FFT分析和存储系统，本站介绍了ADIS16227的封装应用图解、特点和优点、功能等，并给出了与ADIS16227相关的AD元器件型号供参考。
ADIS16227 - 数字三轴振动传感器，集成FFT分析和存储系统 - MEMS加速度计 - iSensor MEMS加速度计子系统 - Analog Devices, LLC

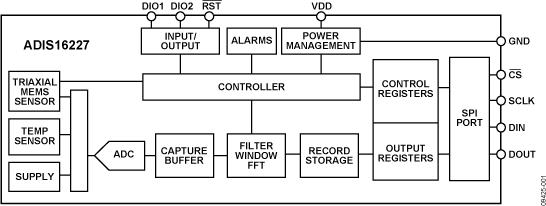

ADIS16227 iSensor 是一款完整的振动检测系统，集宽带宽、三轴加速度检测与先进的时域和频域信号处理于一体。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括针对各轴的512点实值FFT和FFT求均值功能，后一功能可减少噪底变化，从而提高分辨率。通过可存储16条记录的FFT存储系统，用户可以追踪长时间变化，并利用多个抽取滤波器设置捕获FFT。
22 kHz传感器谐振和100.2 kSPS采样速率提供频率响应，适合机器健康状况检测应用。铝芯可实现与MEMS加速度传感器的出色机械耦合。在所有操作中，均由内部时钟驱动数据采样和信号处理系统，无需外部时钟源。数据捕获功能具有三种模式，提供多个选项，以满足不同应用的需要。
利用SPI和缓冲结构可以方便地访问宽带宽传感器数据。ADIS16227还提供数字温度传感器和数字电源测量功能。

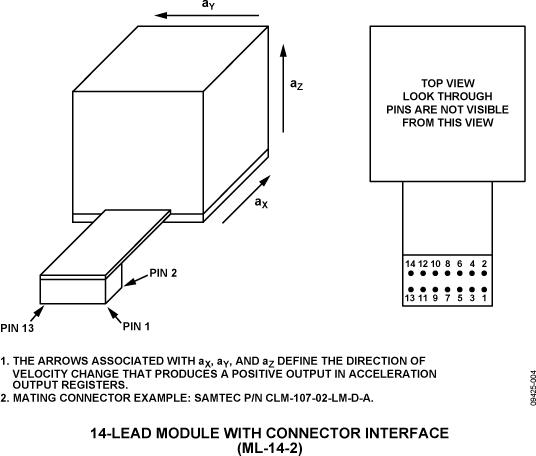

ADIS16227采用15 mm × 15 mm × 15 mm模块封装，配有用于10-32UNF螺栓安装的螺纹孔。灵活的双排、1 mm、14引脚连接器可实现简单易行的用户接口和安装。ADIS16227与 ADIS16223尺寸兼容且引脚兼容。工作温度范围为?40°C至+125°C。
应用
The ADIS16227/PCBZ is a "breakout board," which provides (1) ADIS16227CMLZ and (1) interface PCB to simplify the process of "prototyping" during the early stages of system design and evaluation. The ADIS16227CMLZ is a fully-integrated, vibration measurement/analysis system, which provides a serial peripheral interface (SPI) for all digital communications. It provides a flexible connector interface, with a with a dual-row, 14-pin connector. The interface PCB provides access to the ADIS16227CMLZ, using a dual-row, 2mm-pitch, 16-pin connector that supports standard ribbon cable systems and hand-soldering connection techniques. The interface PCB provides a mounting hole for ADIS16227CMLZ attachment, using a 10-32 machine screw. It also provides a set of holes for mounting the interface board to the system’s frame, along with another set of holes that line up with M2x0.4mm tapped holes on the ADISUSBZ evaluation system board.
ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
