产品描述
ADIS16135 iSensor 是一款高性能、数字陀螺仪检测系统，自治工作，无需用户配置便可产生精确的速率检测数据。其性能优势包括低噪声密度、宽带宽和出色的运动中偏置稳定度，支持平台控制、导航、机器人和医疗仪器等应用。
这款传感器系统实现了业界领先的iMEMS技术与信号调理技术的完美结合，可提供优化的动态性能。工厂校准为整个传感信号链提供?40°C至+85°C温度范围内的灵敏度和偏置特性。因此，每个ADIS16135都有其自己独特的补偿公式，安装后可产生精确的测量结果。对于一些系统，工厂校准可免除系统级校准，大大简化操作。
ADIS16135采用最高2048 SPS的采样数据速率，并提供一个均值/抽取滤波器结构，以优化噪声/带宽的取舍关系。串行外设接口(SPI)和用户寄存器结构允许轻松访问配置控制选项和校准的传感器数据，适合嵌入式处理器平台。

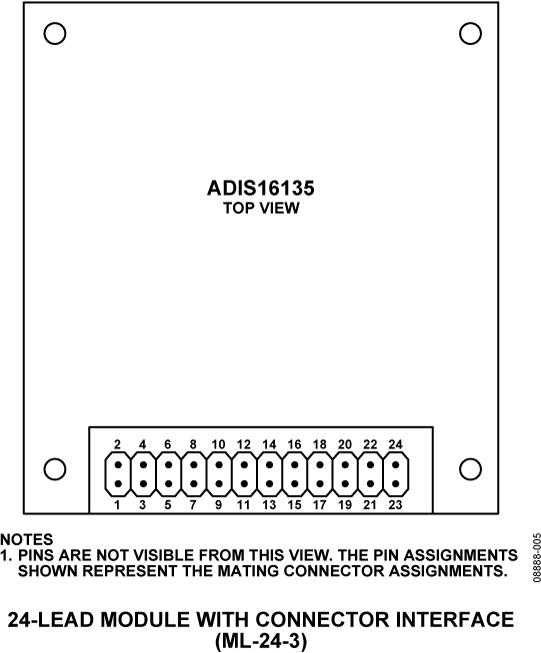

36 mm × 44 mm × 14 mm封装提供4个孔，使用M2（或2-56标准尺寸）机械螺丝可轻松实现机械连接；此外还提供一个标准24引脚、双排、1 mm间距连接器，支持与印刷电路板或电缆系统实现电气连接。工作温度范围为?40°C至+105°C。
应用
精密仪器平台稳定与控制工业车辆导航机器人井下仪器优势和特点
数字陀螺仪系统，±300°/sec测量范围运动中的偏置稳定度：约6°/小时至11°/小时 温度范围：-40℃至+85℃自治工作和数据收集 无需外部配置命令 启动时间：181ms；休眠模式恢复时间：5 ms工厂校准灵敏度和偏置校准温度范围：-40℃至+85℃一个SPI兼容型串行外设接口宽带宽：335 Hz嵌入式温度传感器可编程工作与控制自动和手动偏置校正控制数字滤波器：Bartlett FIR、均值/抽取内部采样速率：最高2048 SPS数字I/O：数据就绪、报警指示、通用欲了解更多特性，请参考数据手册
相关的评估套件共有2个
EVAL-ADIS - EVAL-ADIS评估系统：EVAL-ADIS系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。 该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。 每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7，并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”，可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。 安装孔可容纳M2x0.4mm机械螺丝。 该套件还包含5组M2x0.4机械螺丝，可用于多种厚度的封装规格，无需购买额外硬件。 由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。 电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
EVAL-ADIS16IMU1 - ADIS16IMU1/PCBZ分线板：ADIS16IMU1/PCBZ是一款分线板产品，可用于各种ADIS16xxx IMU和陀螺仪。 它提供一系列已攻M2x0.4mm机械螺纹孔，支持多种不同封装类型的直接安装；另外还有一个16引脚、双排、2mm连接接口，允许使用1mm扁平电缆（最长12英寸）与远程处理器板进行简单连接。 ADIS16IMU1/PCBZ 用于部分替代现已停产的数种评估工具。 请参考以下列表。
用(1) ADIS16IMU1/PCBZ和(1) ADIS16133BMLZ代替ADIS16133/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16135BMLZ代替ADIS16135/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16136AMLZ代替ADIS16136/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16137AMLZ代替ADIS16137/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16362BMLZ代替ADIS16362/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16364BMLZ代替ADIS16364/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16365BMLZ代替ADIS16365/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16367BMLZ代替ADIS16367/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16375BMLZ代替ADIS16375/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16405BMLZ代替ADIS16405/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16407BMLZ代替ADIS16407/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16480AMLZ代替ADIS16480/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16485AMLZ代替ADIS16485/PCBZ 用(1) ADIS16IMU1/PCBZ和(1) ADIS16488AMLZ代替ADIS16488/PCBZ 注意： 某些情况下，ADIS16IMU1/PCB与较老器件附带的接口PCB有所不同，但基本功能相同。
