ADF7023是AD公司的一款低功耗RF收发器产品,ADF7023是高性能、低功耗ISM频段FSK/GFSK/OOK/MSK/GMSK收发器IC,本站介绍了ADF7023的封装应用图解、特点和优点、功能等,并给出了与ADF7023相关的AD元器件型号供参考。
ADF7023 - 高性能、低功耗ISM频段FSK/GFSK/OOK/MSK/GMSK收发器IC - 低功耗RF收发器 - 射频和微波 - Analog Devices, LLC
ADF7023是一款工作在862 MHz至931 MHz和431 MHz至464 MHz频段的极低功耗、高集成度2FSK/GFSK/OOK/MSK/GMSK收发器,这些频段覆盖免许可的433MHz、868MHz和915MHz ISM频段。它适合欧洲ETSI EN300-220、北美FCC (Part 15)、中国短程无线监管标准或其它类似地区标准下的电路应用。支持1 kbps至300 kbps的数据速率。

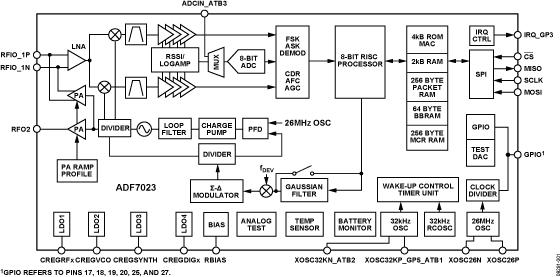

发射RF频率合成器包含一个VCO和一个输出通道频率分辨率为400 Hz的低噪声小数N分频锁相环(PLL)。VCO的工作频率为基频的2倍或4倍,可减少杂散发射。接收和发射频率合成器的带宽自动独立配置,以实现最佳的相位噪声、调制质量和建立时间。发射机输出功率可以在?20 dBm至+13.5 dBm范围内进行编程,自动PA斜坡能力可满足瞬时杂散性能要求。该器件同时拥有单端PA和差分PA,支持发射天线分集。
接收机具有极佳的线性度,最大增益和最小增益时的IP3分别为?12.2 dBm和?11.5 dBm,IP2分别为18.5 dBm和27 dBm。±2 MHz偏移时,接收机抗干扰性能为66 dB,±10 MHz偏移时为74 dB。因此,该器件对高频谱噪声环境中的干扰信号具有极强的抗扰能力。接收机采用新颖的高速自动频率控制(AFC)环路,PLL能够发现并校正所恢复的数据包中的任何RF频率误差。
通过程序下载可以获得图像抑制校准方案,其专利正在审批中。该算法不需要使用外部RF源,启动后也不需要用户干预。校准结果可以存储在非易失性存储器中,供收发器后续上电使用。
欲了解更多信息,请参考数据手册。
应用
ADF7023提供两种不同布局的评估板。第一种布局中,单端PA和差分LNA/PA具有单独的匹配电路。该布局用于EVAL-ADF7023DB1和EVAL-ADF7023DB3评估板。
第二种布局中,单端PA和差分LNA/PA由一个匹配网络连接。该布局用于EVAL-ADF7023DB2和EVAL-ADF7023DB4评估板。
两种布局均为4层板,并采用0402无源器件。
利用ADI公司的WSN开发套件,客户可通过可扩展的无线网络为其产品轻松添加远程检测和监控能力。 硬件套件提供完整的开箱即用功能,包括一个基站节点以及多个支持许多不同传感器的传感器节点。 系统配置灵活,传感器可以任意组合并连接到任一传感器节点。 WSN开发套件提供开箱即用的实用工具,包括三片多传感器节点板、一个网关连接器、一个仿真器平台和一个全功能软件包(含鲁棒但轻量级的ADRadioNet通信协议堆栈及丰富的图形用户界面),可大幅减少客户设计从概念验证阶段进展到生产发布所需的时间和精力。
系统采用868MHz/915MHz ISM频段进行无线通信。 构成多传感器节点板的硬件模块包括ADI传感器、微控制器、收发器和电源管理产品(详情参见下面的特性列表)。
