ADF4159 - 直接调制/快速波形产生13 GHz小数N分频频率合成器

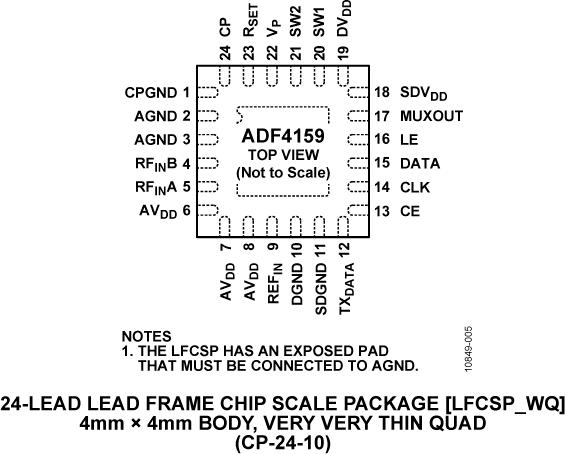

ADF4159是AD公司的一款PLL/频率合成器产品,ADF4159是直接调制/快速波形产生13 GHz小数N分频频率合成器,本站介绍了ADF4159的封装应用图解、特点和优点、功能等,并给出了与ADF4159相关的AD元器件型号供参考。
ADF4159 - 直接调制/快速波形产生13 GHz小数N分频频率合成器 - PLL/频率合成器 - 射频和微波 - Analog Devices, LLC
产品描述
ADF4159是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器, 该器件使用25位固定模数,提供次赫兹频率分辨率。

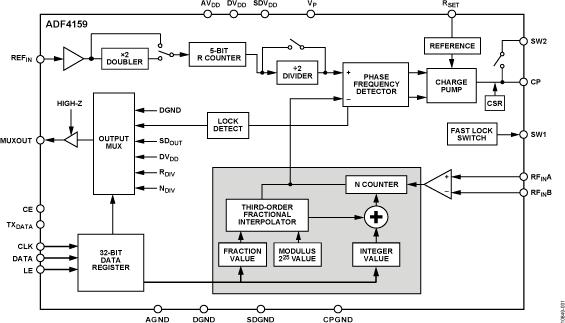

ADF4159由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器,能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225))。
ADF4159可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式,可在频域内产生各种波形,例如锯齿波和三角波。 扫描可以设置为自动进行,也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159具有周跳减少电路,可进一步缩短锁定时间,而无需修改环路滤波器。
所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电,不用时可以关断。
应用
优势和特点
相关的评估套件共有1个
本页面包含用于评估ADF4159直接调制/快速波形产生13GHz小数N分频频率合成器的评估板的订购信息。
无
下面可能是您感兴趣的AD公司PLL/频率合成器元器件
