ADCLK946 - 采用SiGe工艺的6 LVPECL输出时钟扇出缓冲器
ADCLK946是AD公司的一款时钟发生器产品,ADCLK946是采用SiGe工艺的6 LVPECL输出时钟扇出缓冲器,本站介绍了ADCLK946的封装应用图解、特点和优点、功能等,并给出了与ADCLK946相关的AD元器件型号供参考。
ADCLK946 - 采用SiGe工艺的6 LVPECL输出时钟扇出缓冲器 - 时钟发生器 - 时钟与定时 - Analog Devices, LLC
产品描述

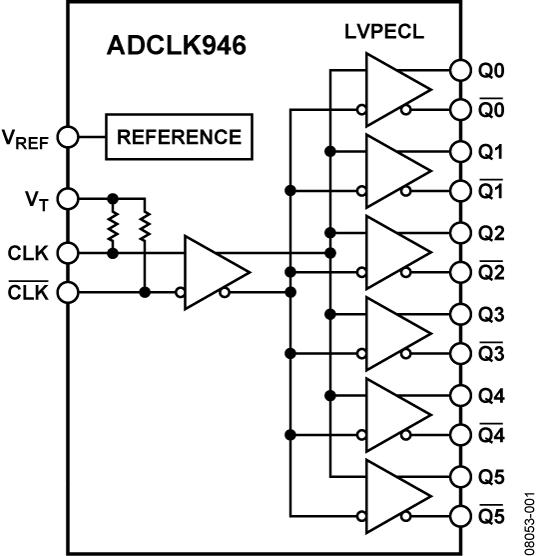

ADCLK946是一款采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造的超快型时钟扇出缓冲器。这款器件设计用于要求低抖动性能的高速应用。
这款器件具有一个带中心抽头、差分、100 Ω片上端接电阻的差分输入。支持直流耦合LVPECL、CML和3.3 V CMOS(单端)和交流耦合1.8 V CMOS、LVDS和LVPECL输入。VREF引脚可用来为交流耦合输入提供偏置。
ADCLK946具有六个全摆幅的发射极耦合逻辑(ECL)输出驱动器。对于LVPECL(正ECL)输出,将VCC偏置到正电源, VEE偏置到地。对于ECL输出,将VCC偏置到地,VEE偏置到负电源。
ECL输出级设计成将每端800 mV直接驱动至端接于VCC至2 V的50 Ω电阻,从而获得1.6 V的总差分输出摆幅。
ADCLK946采用24引脚LFCSP封装,额定工作温度范围为?40℃至+85℃的标准工业温度范围。
应用
优势和特点
相关的评估套件共有1个
本页面提供有关评估ADCLK946的评估板文档和订购信息。
无
