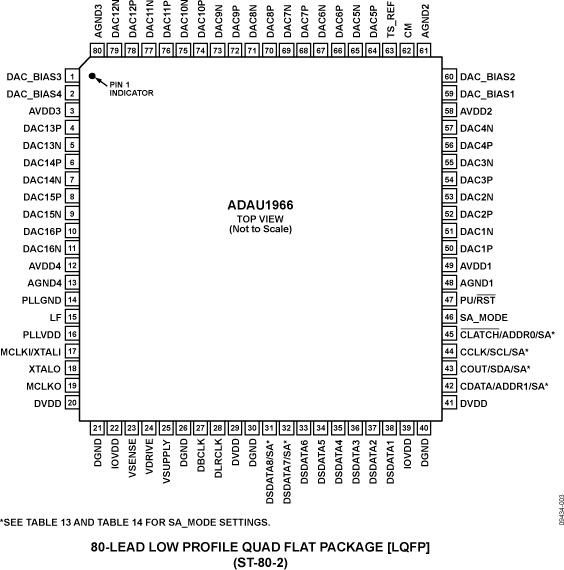

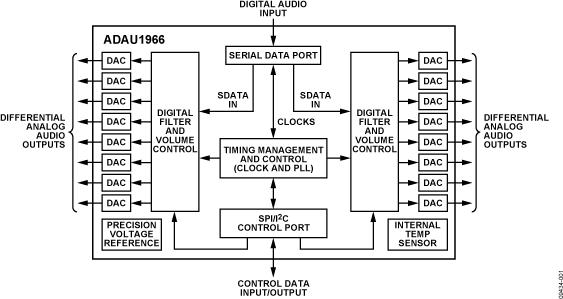

ADAU1966是一款高性能、单芯片DAC，内置16个数模转换器(DAC)，提供差分输出，采用ADI公司的多位Σ-Δ专利架构。它具有一个SPI/I2C端口，微控制器利用该端口可以调整音量和许多其它参数。ADAU1966 采用 2.5 V 数字、3.3 V 或 5 V IOVDD、5 V 模拟电源供电。内置线性调节器，可从模拟电源电压产生数字电源电压。ADAU1966采用80引脚LQFP封装。

ADAU1966设计用于低EMI环境，系统架构和电路设计架构均明显体现了这一点。它利用片上PLL从外部LR（帧）时钟、MCLK或外部晶振获得主时钟，因而无需独立的高频主时钟，并且也可以结合位时钟使用。DAC设计采用ADI公司最新的连续时间架构，使电磁辐射进一步降低。通过使用2.5 V数字电源，功耗达到最小，数字波形幅度更小，辐射也进一步降低。

EVAL-ADAU1966Z和EVAL-ADAU1962Z评估板允许用户评估12通道数模转换器(DAC) ADAU1962或16通道DAC ADAU1966。评估板将提供位时钟、LR时钟和主时钟，并且可接受6或8个双通道I2S数据流或多个TDM（时分多路复用）数据流。该板集成带有RCA和光学连接器的S/PDIF接收器，以及一个分立式串行音频接口。通过两个db-25连接器可获得模拟输出，并且通道1 和通道2均可连接到板上耳机驱动器，通过立体声TRS迷你插孔输出。

EVAL-ADAU196x可通过I2C或SPI接口控制。小型外部接口板EVAL-ADUSB2EBZ（亦称为USBi）连接至PC USB端口，通过扁平电缆提供针对评估板的 I2C 或SPI访问。评估板自带USBi。提供图形用户界面(GUI)程序——Automated Register Window Builder——以便在Microsoft? Windows? PC环境下轻松对芯片编程。评估板允许对大部分ADAU196xA特性进行演示和性能测试，包括高性能DAC操作。

ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
