ADAU1446是AD公司的一款SigmaDSP 处理器产品,ADAU1446是SigmaDSP? 数字音频处理器,内置灵活的音频路由矩阵,本站介绍了ADAU1446的封装应用图解、特点和优点、功能等,并给出了与ADAU1446相关的AD元器件型号供参考。
ADAU1446 - SigmaDSP? 数字音频处理器,内置灵活的音频路由矩阵 - SigmaDSP 处理器 - 处理器和DSP - Analog Devices, LLC

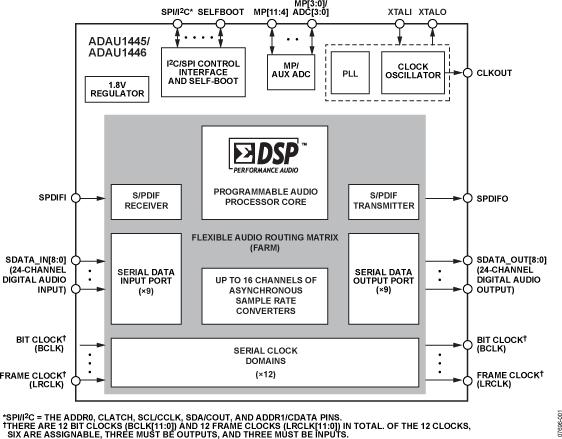

ADAU1445/ADAU1446均为增强型音频处理器,可以非常灵活地路由所有输入和输出信号。SigmaDSP内核具有下列特性:完全28位处理(双精度模式下为56位),同步加载参数以确保滤波器稳定,以及利用SigmaStudio?工具实现100%编码效率。系统设计人员可以利用这款DSP,通过扬声器均衡、多频段压缩、限幅和第三方算法来弥补扬声器、功放和听音环境的实际限制,从而明显改善音质体验。
借助灵活的音频路由矩阵(FARM),用户可以多路复用多个来源、以各种不同采样速率进出SigmaDSP内核的输入,从而简化音频系统中的信号路由和时钟问题。FARM包含最多八个立体声异步采样速率转换器(取决于器件型号)、索尼/飞利浦数字互连格式(S/PDIF)输入和输出,以及串行(I2S)和时分多路复用(TDM) I/O。任何一路输入均可路由至SigmaDSP内核或任何一个异步采样速率转换器(ASRC)。同样,任何一路输出信号均可从SigmaDSP内核或任何一路ASRC输出获得。这种路由方案可以随时通过控制寄存器进行修改,赋予音频系统极大的灵活性。

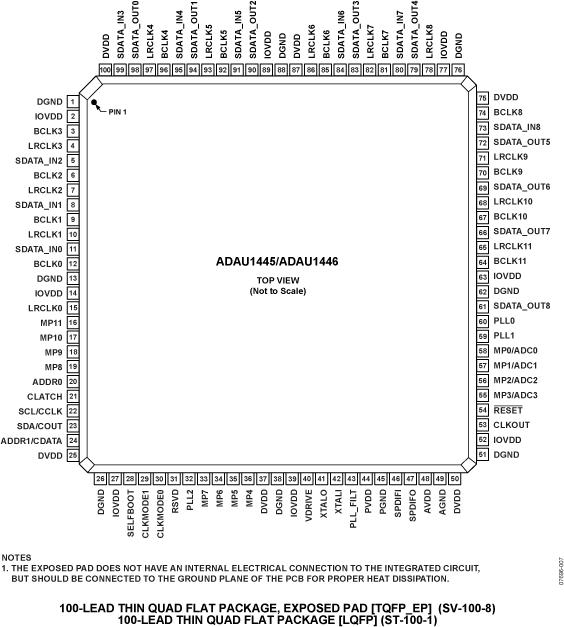

ADAU1445与ADAU1446仅ASRC功能和封装不同。ADAU1445内置16通道ASRC,采用TQFP封装,而ADAU1446则不含ASRC,采用LQFP封装。
ADAU1445/ADAU1446可通过两种工作模式进行控制:第一种,通过SPI/I2C端口加载和动态更新芯片的设置;第二种,在无微控制器的系统中,DSP从外部EEPROM自行引导。另外还有一些多功能(MP)引脚,可以用作通用数字I/O,或者用作4通道辅助控制ADC的输入。
SigmaStudio图形开发环境支持ADAU1445/ADAU1446。该软件含有FIR和IIR滤波器、动态处理器、混频器、低层次DSP功能以及第三方算法等音频处理模块,可快速开发自定义信号流程。
应用
音响主机
导航系统
后座娱乐系统
DSP 放大器(音响系统放大器)
本页面提供有关评估ADAU1446的评估板文档和订购信息。
ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板,包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信(用户可选),可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
安装USBi板的步骤如下:![节约时间成本,提高采购效率,AD官网授权代理](http://www.ad-chip.com/images/AD-cpx.jpg)
