ADA4938是一款低噪声、超低失真、高速差分放大器，非常适合用于驱动分辨率最高为16位、DC至27 MHz或分辨率最高为12位、DC至74 MHz的高性能ADC。它的输出共模电压可在较宽范围内调整，因而能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

利用ADA4938很容易实现完全差分和单端至差分增益配置。由四个电阻组成的简单外部反馈网络决定放大器的闭环增益。

ADA4938采用ADI公司的专有第三代高压XFCB工艺制造，可实现极低的失真水平，输入电压噪声仅为2.6 nV/√Hz。低直流失调和出色的动态性能，使得ADA4938特别适合各种各样的数据采集与信号处理应用。

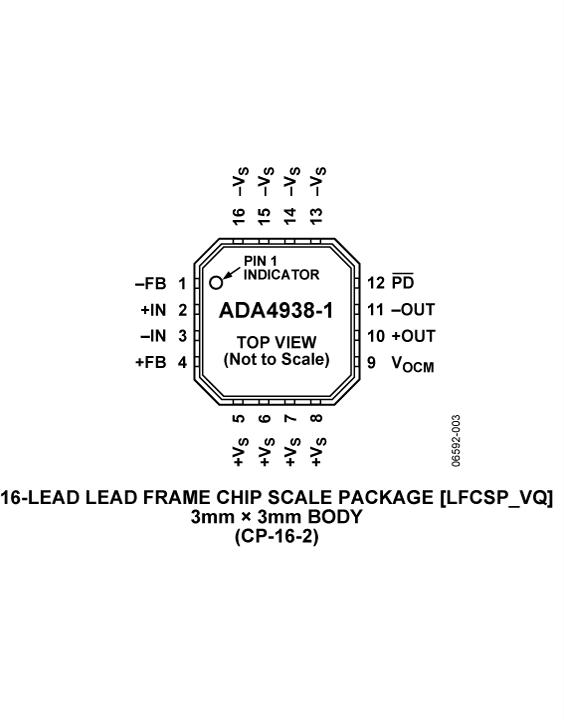

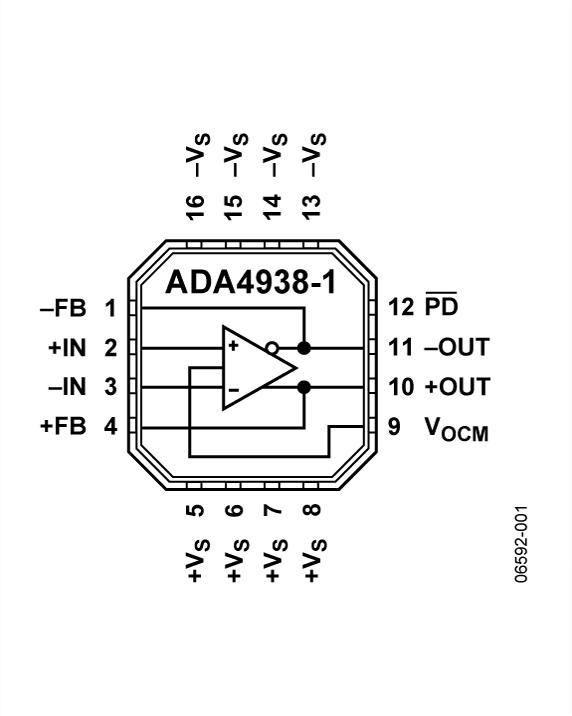

ADA4938-1（单路放大器）采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4938-2（双路放大器）采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化，有助于电路板布局，并且使失真最小。这些器件的额定工作温度范围为?40°C至+85°C工业温度范围

应用

数据手册，Rev. 0，11/07

本页面提供有关评估ADA4938-1的评估板文档和订购信息。

通用差分放大器评估板可用来评估单一高速全差分放大器。 裸板式评估板支持用户快速原型开发各种差分或单端电路，最大程度降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号。
