AD9736 - 14位、1200 MSPS DAC

AD9736是AD公司的一款数模转换器 (DAC)产品，AD9736是14位、1200 MSPS DAC，本站介绍了AD9736的封装应用图解、特点和优点、功能等，并给出了与AD9736相关的AD元器件型号供参考。

AD9736 - 14位、1200 MSPS DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD9736、AD9735和AD9734均为高性能、高频率DAC，提供高达1200 MSPS的采样速率，可以产生最高达到各自奈奎斯特频率的多载波。AD9736属于该系列的14位分辨率产品，AD9735和AD9734则分别是该系列的12位和10位分辨率产品。这些器件含有一个串行外设接口(SPI)端口，可以通过它对许多内部参数进行编程，并能回读状态寄存器。

这些器件利用低规格的LVDS接口来实现高采样速率。输出电流可以在8.66 mA至31.66 mA范围内进行编程。AD973x系列采用0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电，旁路模式下的总功耗为380 mW。该系列提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

利用低噪声与交调失真(IMD)特性，宽带信号可以在最高600 MHz的中频条件下实现高质量合成。

双通道数据速率(DDR) LVDS数据接收器支持最大1200 MSPS的转换速率。

借助基本功能的直接引脚编程或SPI端口访问特性，就可以对AD973x系列全部功能实现完全控制。

AD973x系列采用CMOS工艺制造，并利用专有开关技术来增强动态性能。

AD9736系列的电流输出配置简便，可以用于单端或差分电路拓扑结构。

应用

宽带通信系统
蜂窝基础设施（数字预失真）
点对点无线
CMTS/VOD

仪器仪表、自动测试设备

雷达、航空电子

优势和特点

引脚兼容系列

出色的动态性能 AD9736：SFDR = 82 dBc (fOUT = 30 MHz时) AD9736：SFDR = 69 dBc (fOUT = 130 MHz时) AD9736：IMD = 87 dBc (fOUT = 30 MHz时) AD9736：IMD = 82 dBc (fOUT = 130 MHz时)

LVDS数据接口，带100 Ω片内端接电阻

内置自测试功能 LVDS采样完整性 LVDS至DAC数据传输完整性

低功耗：380 mW (IFS = 20 mA; fOUT = 330 MHz)

1.8/3.3 V双电源工作

可调模拟输出 8.66 mA至31.66 mA（RL = 25 Ω至50 Ω）

1.2 V片内基准电压源

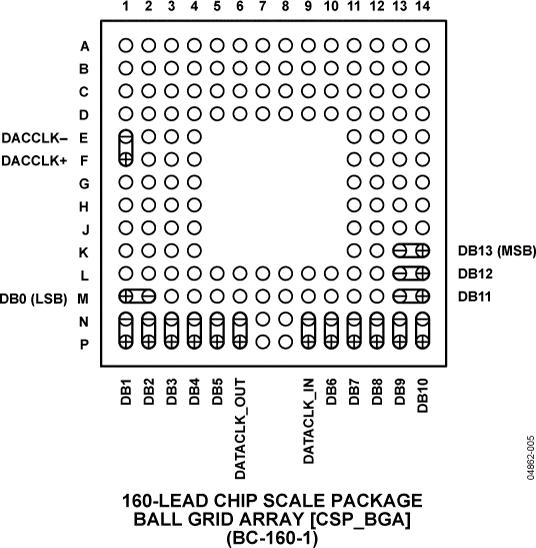

160引脚芯片级球栅阵列(CSP_BGA)封装

相关的评估套件共有1个

EVAL-AD9736 - AD9736 评估板：

本页面提供有关评估AD9736的评估板文档和订购信息。
