AD9516-3 - 14路输出时钟发生器,集成2.0 GHz VCO
AD9516-3是AD公司的一款时钟发生器产品,AD9516-3是14路输出时钟发生器,集成2.0 GHz VCO,本站介绍了AD9516-3的封装应用图解、特点和优点、功能等,并给出了与AD9516-3相关的AD元器件型号供参考。
AD9516-3 - 14路输出时钟发生器,集成2.0 GHz VCO - 时钟发生器 - 时钟与定时 - Analog Devices, LLC
产品描述

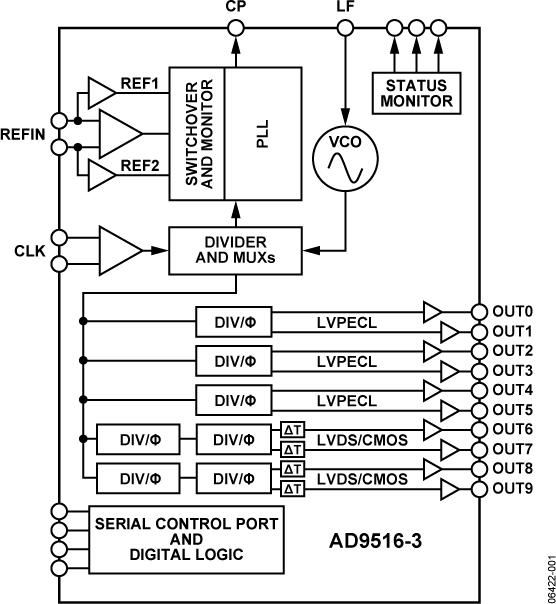

AD9516-3*提供多路输出时钟分配功能,具有亚皮秒级抖动性能,并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。
AD9516-3具有出色的低抖动和相位噪声特性,可极大地提升数据转换器的性能,并且也有利于其它相位噪声和抖动要求严苛的应用。
AD9516-3提供6路LVPECL输出(分为三对)、4路LVDS输出(分为两对)和8路CMOS输出(每路LVDS输出对应两路)。LVPECL输出的工作频率达1.6 GHz,LVDS输出的工作频率达800 MHz,CMOS输出的工作频率达250 MHz。
每对输出均有分频器,其分频比和粗调延迟(或相位)均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

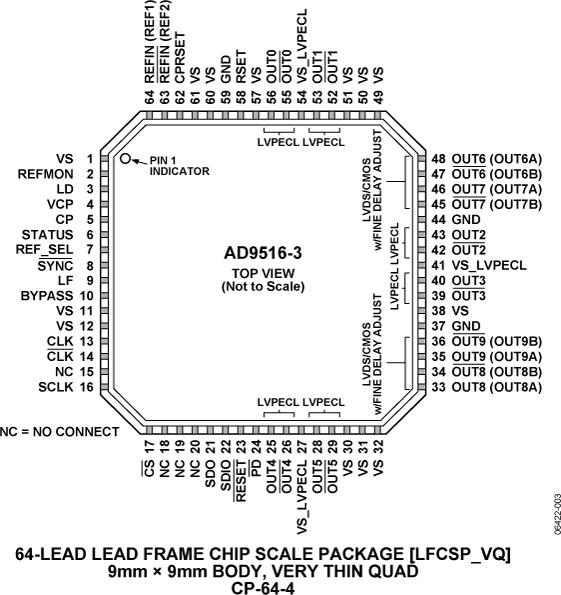

AD9516-3提供64引脚LFCSP封装,可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时,可以使用外部VCO,它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V(标称值)。
AD9516-3的额定工作温度范围为?40°C至+85°C标准工业温度范围。
应用
低抖动、低相位噪声时钟分配10/40/100 Gb/s网络线路卡,包括SONET、同步以太网、OTU2/3/4前向纠错(G.710)为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟高性能无线收发器自动测试设备(ATE)和高性能仪器仪表* AD9516泛指AD9516系列的所有器件。但是,使用AD9516-3时,它仅指AD9516系列的该特定器件。
优势和特点
低相位噪声锁相环(PLL) -- 片内VCO调谐范围:2.30GHz至2.65 GHz -- 可选外部VCO/VCXO,最高达2.4 GHz -- 1路差分或2路单端基准输入– 参考监控功能 6对1.6 GHz LVPECL输出 -- 每对输出共用1至32分频器和粗调相位延迟 -- 加性输出抖动: 225 fs rms -- 通道间偏斜成对输出小于10 ps 4对800 MHz LVDS时钟输出 -- 每对输出共用两个级联的1至32分频器和粗调相位延迟 -- 加性输出抖动: 275 fs rms 上电时所有输出自动同步 提供手动输出同步 64引脚LFCSP 其他特性请参考数据手册 三对1.6 GHz LVPECL输出 每对共用1至32分频器和粗调相位延迟 加性输出抖动:225 fS 均方根值 通道间偏斜成对输出小于10 ps 两对800 MHz LVDS时钟输出 每对共用两个级联的1至32分频器和粗调相位延迟 加性输出抖动:275 fS 均方根值 可以精调每路LVDS输出的延迟(ΔT) 上电时所有输出自动同步 串行控制端口 64引脚LFCSP封装
相关的评估套件共有1个
EVAL-AD9516-3 - AD9516-3 评估板:本页提供AD9516-3的评估板文档和订购信息。
EVAL-AD9516-3 - 无:无
