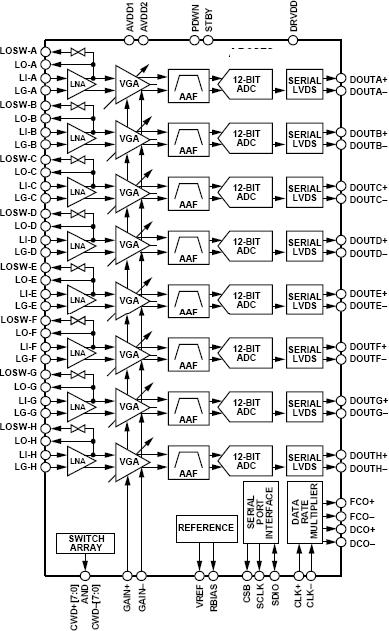

AD9272 - 典型设计图：

AD9272 - 八通道LNA/VGA/AAF/ADC与交叉点开关

AD9272是AD公司的一款模数转换器 (ADC)产品，AD9272是八通道LNA/VGA/AAF/ADC与交叉点开关，本站介绍了AD9272的封装应用图解、特点和优点、功能等，并给出了与AD9272相关的AD元器件型号供参考。

AD9272 - 八通道LNA/VGA/AAF/ADC与交叉点开关 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD9272针对低成本、低功耗、小尺寸及易于使用的应用而设计。它集成了八通道的可变增益放大器（VGA）、低噪声前置放大器（LNA）、抗混叠滤波器（AAF）和10 MSPS～80 MSPS的12-bit模数转换器（ADC）。

每个通道都具有42 dB的可变增益范围、完全差分信号链路、有源输入前置放大器终端、最大增益52dB以及转换速率高达80MSPS的ADC。这些通道专门针对动态范围与低功耗而优化，适合于对封装尺寸有很高要求的应用。

LNA具有单端-差分增益，能通过SPI进行选择。增益为21.6 dB时，LNA输入噪声典型值为0.75 nV/√Hz，在最大增益下，所有通道的折合到输入端噪声为0.85 nV/√Hz。假设噪声带宽为15 MHz且LNA增益为21.6 dB，则输入信噪比（SNR）约为92 dB。在连续波多普勒模式下，LNA输出驱动一个跨导放大器，该放大器通过一个8 × 8差分交叉点开关进行切换，这个开关可通过SPI进行设置。

应用

医疗成像/超声

汽车雷达

优势和特点

八通道LNA、VGA、AAF与ADC

低噪声前置放大器（LNA） - 欲了解更多信息，请参考数据手册

可变增益放大器（VGA） - 欲了解更多信息，请参考数据手册

抗混叠滤波器（AAF） - 欲了解更多信息，请参考数据手册

模数转换器（ADC）- 欲了解更多信息，请参考数据手册

包括一个八通道交叉点开关，以支持连续波（CW）多普勒模式

低功耗，在12 bits/40 MSPS（TGC）时，每通道功耗为200 mW

连续波多普勒模式下，每通道功耗为100 mW
