    当前位置：AD公司 > > AD芯片 >> AD9136 - 双通道、16位、2.8 GSPS、TXDAC+?数模转换器
    AD9136技术文档下载：
    AD9136技术文档产品手册下载
    AD9136 - 典型设计图：

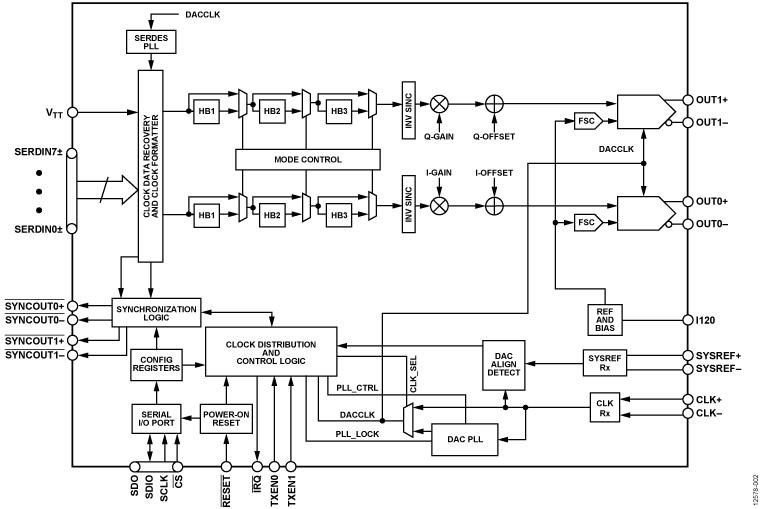

    AD9136典型设计图一

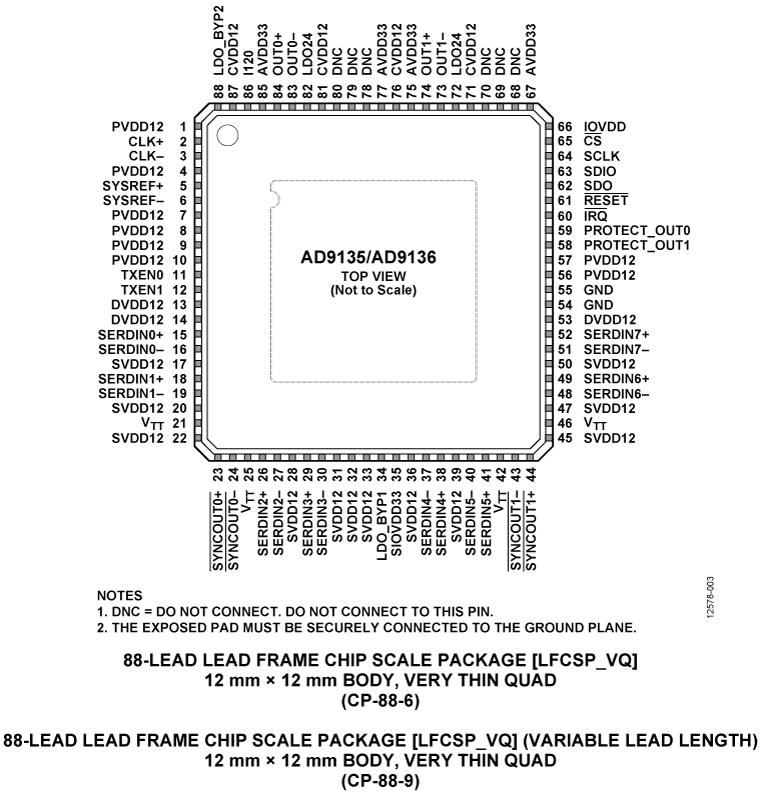

    AD9136典型设计图二
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - AD9136介绍
    AD9136 - 双通道、16位、2.8 GSPS、TXDAC+?数模转换器

    AD9136是AD公司的一款数模转换器 (DAC)产品，AD9136是双通道、16位、2.8 GSPS、TXDAC+?数模转换器，本站介绍了AD9136的封装应用图解、特点和优点、功能等，并给出了与AD9136相关的AD元器件型号供参考。

    AD9136 - 双通道、16位、2.8 GSPS、TXDAC+?数模转换器 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

    产品描述

    AD9136是一款双通道、16位、高动态范围数模转换器(DAC)，提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9136提供88引脚LFCSP封装。

    产品特色

    1. 高于2 GHz的超宽复杂信号带宽，支持新兴的宽带和多频带无线应用。
    2. 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
    3. JESD204B子类1支持简化软件和硬件设计中的多芯片同步。
    4. 对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度，引脚更少。
    5. 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
    6. 小型封装，尺寸为12 mm x 12 mm。

    应用
  • 无线通信
    3G/4G W-CDMA基站
    宽带中继器
    软件定义无线电
  • 宽带通信
    点对点
    本地多点分配服务(LMDS)，以及
    多通道多点分配服务(MMDS)
  • 发射分集、多路输入/多路输出(MIMO)
  • 仪器仪表
  • 自动测试设备
    • 优势和特点
  • 支持的输入数据速率大于2 GSPS
  • 专有低杂散与失真设计SFDR = 82 dBc（直流中频，?9 dBFS）灵活的8通道JESD204B接口
  • 多芯片同步固定延迟数据发生器延迟补偿
  • 可选1x、2x、4x、8x插值滤波器低功耗架构
  • 发射使能功能可进一步省电，实现输出状态的瞬时控制
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗： 1.42 W（1.6 GSPS，全部工作条件）
  • 88引脚LFCSP（带裸露焊盘）
    • 相关的评估套件共有1个
  • EVAL-AD9136 - AD9136 评估板：

    • AD9136-EBZ和AD9136-FMC-EBZ支持双通道、16位、高动态范围数模转换器(DAC) AD9136。AD9135提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。

  • EVAL-AD9136 - 无：

    • 无
