AD9129是AD公司的一款ADC和DAC组合产品，AD9129是14位、5.6 GSPS、RF数模转换器，本站介绍了AD9129的封装应用图解、特点和优点、功能等，并给出了与AD9129相关的AD元器件型号供参考。
AD9129 - 14位、5.6 GSPS、RF数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices, LLC
AD9119/AD9129 为高性能11位和14位RF DAC，支持最高达2.8 GSPS的数据速率。DAC内核基于一个四通道开关结构，使双边沿时钟能够有效运行，配置为混频模式或2倍插值时，能将DAC更新速率提高至5.6 GSPS。该元件的高动态范围可产生高达4.2GHz甚至超过此值的多载波。
在基带模式下，元件的宽带宽能力和高动态范围相结合，在CATV基础设施应用中可支持1至158个连续载波。还可以选择两个可选2倍插值滤波器，通过将DAC更新速率提高两倍来简化后重构滤波器。在Mix-mode™操作模式中，AD9119/AD9129可在二阶和三阶奈奎斯特区内重构RF载波，同时仍保持高达3.6GHz的出色动态范围。其高性能NMOS DAC内核具有四通道开关结构，能以最小输出功耗实现业界领先的直接RF频率合成性能。输出电流可以在9.5 mA至34.4 mA范围内进行编程。
AD9119/AD9129包含数项功能，能进一步简化系统集成。双端口源同步LVDS接口简化了与主机FGPA/ASIC的数据接口。它还包含了差分帧/奇偶校验位来监控接口的完整性。片内延迟锁环(DLL)用于优化不同时钟域之间的时序。

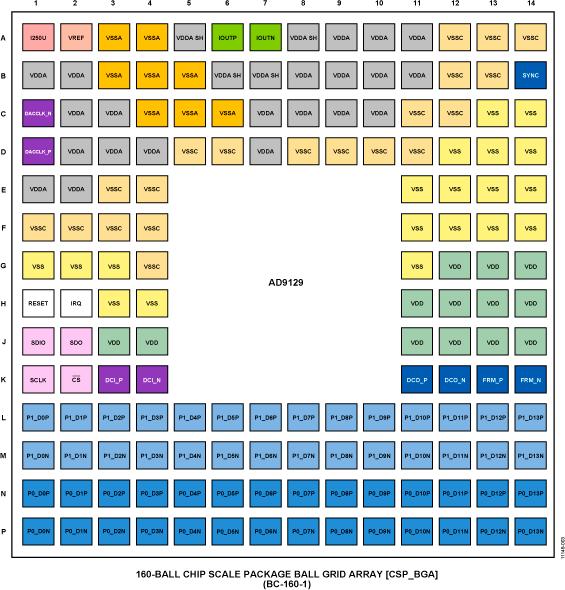

串行外设接口(SPI)用于配置AD9119/AD9129和监控回读寄存器的状态。AD9119/AD9129采用0.18 μm CMOS工艺制造，以+1.8 V和-1.5 V电源供电。该器件提供160引脚芯片级球栅阵列封装。
产品特色- 高动态范围和信号重建带宽支持高达4.2GHz的RF信号频率合成。
- 具有双端口接口和双倍数据速率(DDR) LVDS数据接收机，支持2800 MSPS的最大转换速率。
- AD9119/AD9129采用CMOS工艺制造，并利用专有开关技术来增强动态性能。
无线基础设施：W-CDMA、LTE、点到点仪器仪表、自动测试设备(ATE)、雷达、干扰发射器
The AD9129 Evaluation Board connects to the Analog Devices Digital Pattern Generator (DPG2) to allow for quick evaluation of the AD9129. The DPG2 allows the user to create many types of digital vectors and transmit these at speed to the AD9129 in any of the AD9129 operating modes. The AD9129 evaluation board is configured over USB with accompanying PC software.
