AD8279是AD公司的一款电流检测放大器产品，AD8279是低功耗、宽电源电压范围、低成本差动放大器，G = ?、2，本站介绍了AD8279的封装应用图解、特点和优点、功能等，并给出了与AD8279相关的AD元器件型号供参考。
AD8279 - 低功耗、宽电源电压范围、低成本差动放大器，G = ?、2 - 电流检测放大器 - 差动放大器 - Analog Devices, LLC

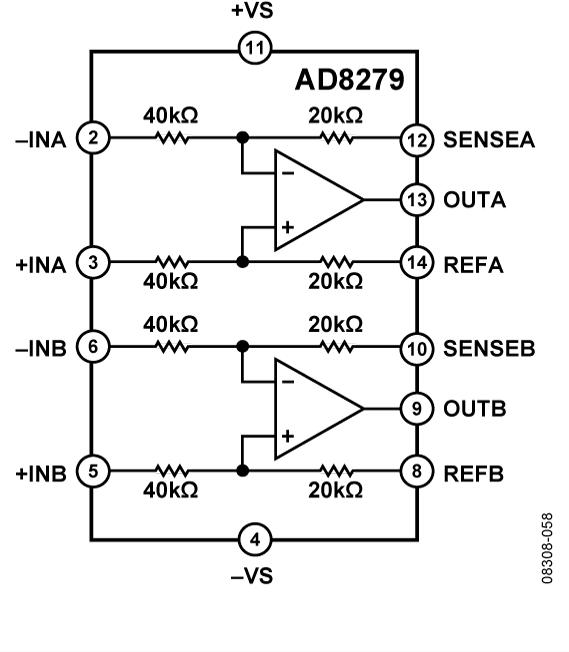

AD8278和AD8279均为通用差动放大器，主要用于在要求高性能、低功耗的应用中实现精密信号调理。二者不仅提供极为出色的共模抑制比(80 dB)和高带宽，而且可放大远超过供电轨的输入信号。片内电阻经过激光调整，具有出色的增益精度和高共模抑制比(CMRR)。两款器件的增益随温度漂移极低。
该放大器的共模范围几乎是电源电压的三倍(G = ?)，因此非常适合要求高共模电压范围的单电源应用。内部电阻和输入端的ESD电路还为运算放大器提供过压保护。
AD8278和AD8279可以用作增益G = ?或G = 2的差动放大器。二者也可以用于高精度、单端配置中，提供同相和反相增益G = ??、?2、+3、+2、+1?、+1或+?。这些器件提供集成式精密解决方案，比分立解决方案尺寸更小、成本更低、性能更优。
AD8278和AD8279采用2.0 V至36 V单电源或±2 V至±18 V双电源供电。最大静态电源电流为200 μA，非常适合电池供电的便携式系统。

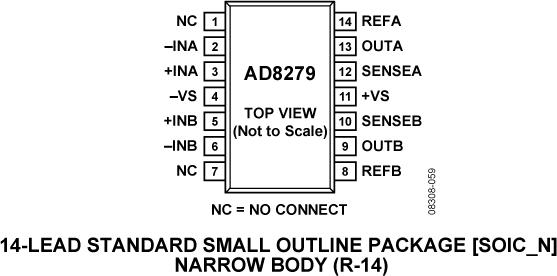

AD8278提供节省空间的8引脚MSOP和SOIC两种封装，AD8279则提供14引脚SOIC封装。二者的额定温度范围均为?40°C至+85°C工业温度范围，并且完全符合RoHS标准。
The design of this board emphasizes simplicity and ease of use. This board comes with a ready assortment of connection options (BNC and RCA connectors), and many configurations are set by jumpers.
The AD8273, AD8277, AD8279 data sheets, available at www.analog.com, cover the details of the device’s operation. Using these data sheets for reference will help designers in their end application. The data sheets are helpful for understanding the operation of the AD8273/AD8277/AD8279 evaluation board, especially during the initial configuration and when powering up for the first time.
