AD8229 - 1NV/√HZ低噪声、210°C仪表放大器
AD8229是AD公司的一款仪表放大器产品，AD8229是1NV/√HZ低噪声、210°C仪表放大器，本站介绍了AD8229的封装应用图解、特点和优点、功能等，并给出了与AD8229相关的AD元器件型号供参考。
AD8229 - 1NV/√HZ低噪声、210°C仪表放大器 - 仪表放大器 - 放大器 - Analog Devices, LLC
产品描述
AD8229是一款超低噪声仪表放大器，用于在大共模电压和高温情况下测量小信号。
AD8229专门针对高温工作环境而设计，并采用介质隔离工艺，以避免高温时产生漏电流。所选设计架构可以补偿高温时的低VBE电压。
AD8229擅长测量微小信号，可提供业界领先的1 nV/√Hz输入噪声性能。AD8229具有高共模抑制比（CMRR），可防止干扰信号破坏数据采集。CMRR随着增益提高而提高，能够在最需要的时候提供高抑制性能。
AD8229是目前最快的仪表放大器之一。采用电流反馈型架构，能够在高增益时提供高带宽，比如，G = 100时，带宽为1.2 MHz。该架构设计中还包括用于改善输入瞬变大信号的建立时间的电路。AD8229具有出色的失真性能，能够用在振动分析等要求苛刻的应用中。
增益通过单个电阻设置，增益范围为1至1000。用户可以利用参考引脚使输出电压偏移。与模数转换器接口时，此特性会很有用。

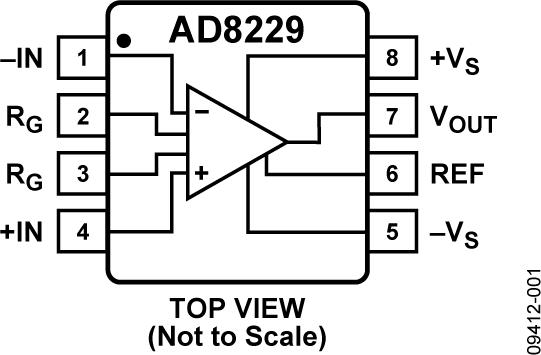

对于要求最严格的应用，AD8229提供8引脚侧面钎焊陶瓷双列直插式封装（SBDIP）。对于空间受限的应用，AD8229提供8引脚标准塑封小型封装（SOIC）。
AD8229还提供已知良好的裸片
应用
井下仪器仪表
恶劣环境下的数据采集
废气测量
振动分析
优势和特点
工作温度高达210°C 低噪声 -- 输入噪声：1 nV/√Hz -- 输出噪声：45 nV/√Hz高共模抑制比(CMRR) -- 128 dB（最小值，G = 100） -- 80 dB （最小值，5 kHz，G = 1） 出色的交流规格 -- 带宽：15 MHz (G = 1) -- 带宽：1.2 MHz (G = 100) -- 压摆率：22 V/μs -- 总谐波失真（THD）：130 dBc（1 kHz，G = 1）多功能 -- ±4 V至±17 V双电源供电 -- 增益通过单个电阻设置（G = 1至1000） -- 温度范围： SBDIP封装：−40°C至+210°C SOIC封装：−40°C至+175°C 下载AD8229-KGD数据手册。已知良好的裸片完全保证数据手册规格。
相关的评估套件共有1个
EVAL-INAMP - AD62X、AD822X、AD842X系列仪表放大器评估板：ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.
该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
3种通用型易用评估板可搭配ADI的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223和AD8225EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421EVAL-INAMP - 无：无
