AD8221 - 精密仪表放大器

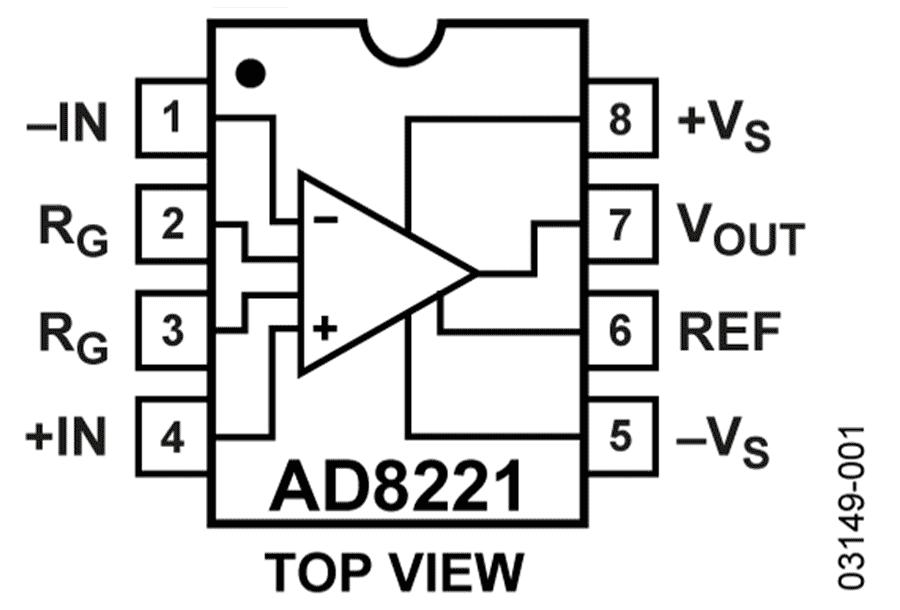

AD8221是AD公司的一款仪表放大器产品，AD8221是精密仪表放大器，本站介绍了AD8221的封装应用图解、特点和优点、功能等，并给出了与AD8221相关的AD元器件型号供参考。
AD8221 - 精密仪表放大器 - 仪表放大器 - 放大器 - Analog Devices, LLC
产品描述
AD8221是一款增益可编程、高性能仪表放大器，在业界同类产品中，具有相对于频率的最高共模抑制比(CMRR)性能。目前市场上仪表放大器产品的CMRR已降至200 Hz。相比之下，G = 1、频率最高为10 kHz时，AD8221所有等级产品的共模抑制比（CMRR）均保持最低80 dB。相对于频率的高CMRR使得AD8221可以抑制宽带干扰和线性谐波，大大简化了滤波器要求。可能的应用包括精密数据采集、生物医学分析和航空航天仪器。
低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为需要具备最佳直流性能应用（如桥式信号调理）的绝佳选择。
可编程增益为用户提供设计灵活性。通过一个电阻可将增益设置为1至1000。AD8221可采用单电源或双电源供电，非常适合±10 V输入电压的应用 。
该器件采用低成本的8引脚SOIC和8引脚MSOP两种封装，且两种形式均能提供业界最佳性能。MSOP所需电路板面积为SOIC的一半，是多通道或空间受限型应用的理想选择
该器件所有等级的额定温度范围均为?40°C至+85°C工业温度范围。此外，AD8221也能在?40°C至+125°C*范围内工作。
应用
- 电子秤
- 工业过程控制
- 桥式放大器
- 精密数据采集系统
- 医疗仪器
- 应变计
- 传感器接口
* 请参见在85°C至125°C范围内工作的典型性能参数。。
优势和特点
提供 中文数据手册采用节省空间的MSOP封装通过1个外部电阻设置增益（增益范围为1至1000）工作温度最高可达125°C* 宽电源电压范围：±2.3 V至±18 V出色的交流特性 CMRR：80 dB(最小值，至10 kHz，G = 1) –3 dB带宽：825 kHz (G = 1) 压摆率：2 V/µs* 请参见在85°C至125°C范围内工作的典型性能参数。额定温度范围：−40°C至+85°C低噪声 输入电压噪声：8 nV/√Hz（1 kHz，最大值） 输入噪声：0.25 0.25 μV p-p（0.1 Hz至10 Hz）高精度直流性能(AD8221BR) CMRR：90 dB(最小值，G = 1) 输入失调电压：25 µV(最大值) 输入失调漂移：0.3 µV/°C(最大值) 输入偏置电流：0.4 nA(最大值)
相关的评估套件共有1个
EVAL-INAMP - AD62X、AD822X、AD842X系列仪表放大器评估板：ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.
该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
3种通用型易用评估板可搭配ADI的各种仪表放大器供货评估板上焊接待测仪表放大器预安装测试引脚预安装去耦电容EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223和AD8225EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421EVAL-INAMP - 无：无
