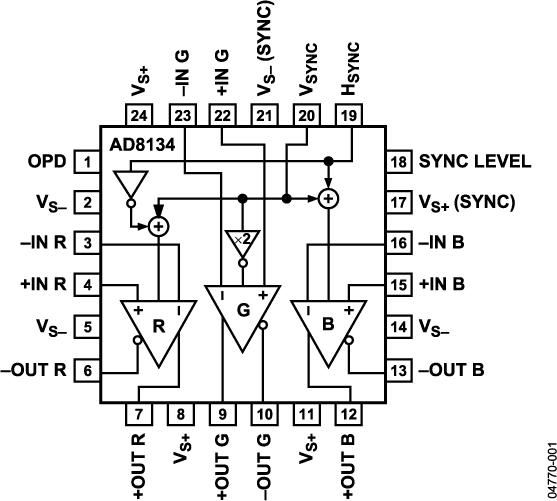

AD8134 - 典型设计图：

AD8134 - 内置共模同步功能的三路差分驱动器

AD8134是AD公司的一款差分放大器产品，AD8134是内置共模同步功能的三路差分驱动器，本站介绍了AD8134的封装应用图解、特点和优点、功能等，并给出了与AD8134相关的AD元器件型号供参考。

AD8134 - 内置共模同步功能的三路差分驱动器 - 差分放大器 - CAT-5视频驱动器 - Analog Devices, LLC

产品描述

与采用分立式运算放大器相比，AD8134在驱动双绞线上的差分RGB信号方面取得了重大进步。AD8134是一款三路、低成本、差分或单端输入至差分输出驱动器，每个放大器均具有固定增益2，以补偿线路终端电阻的衰减。该器件专为RGB信号而设计，但也可用于任何类型的模拟信号或高速数据传输，还能够驱动5类无屏蔽双绞线(UTP)电缆或差分印刷电路板传输线路，且信号衰减极小。

这款器件具有独特的片内特性，用户可以在3个共模通道上传输平衡的水平和垂直视频同步信号，且电磁干扰(EMI)辐射极小。

AD8134采用24引脚LFCSP封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

优势和特点

三路高速差分驱动器 -3 dB大信号带宽：225 MHz -3 dB小信号带宽：450 MHz 轻松驱动1.4 V峰峰值视频信号至双端接100 Ω UTP电缆压摆率：1600 V/µs 内部固定增益：2

内部共模反馈网络输出平衡误差：-60 dB (50 MHz)

片内共模同步电路

用于线路隔离的输出下拉特性

差分输入和输出

差分至差分或单端至差分操作

放大器间高隔离：80 dB (10 MHz)

低失真：64 dB SFDR (10 MHz，5 V电源，RL,dm=200 Ω)

低失调：3 mV(典型值,折合到输出端，5 V电源)
