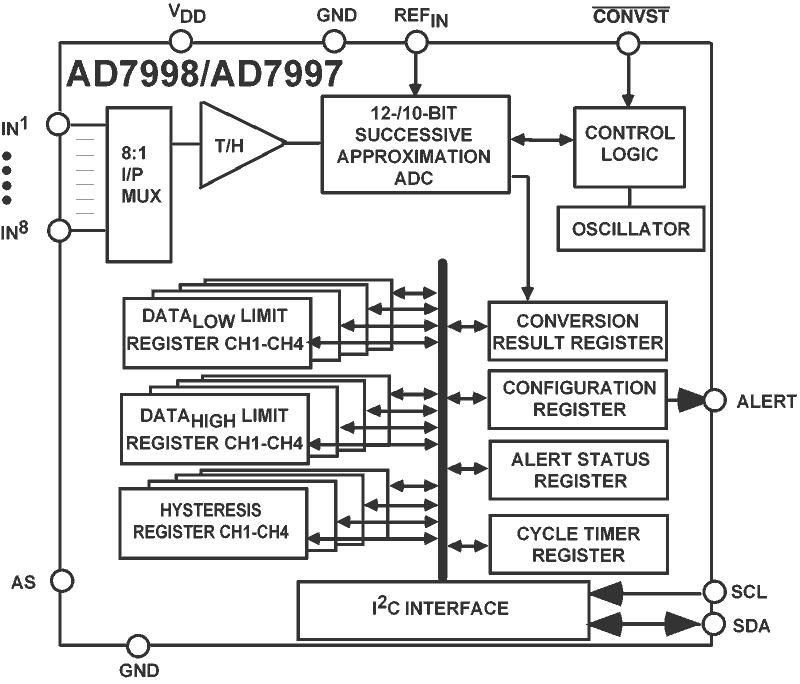

AD7998 - 典型设计图:
AD7998典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD7998介绍
AD7998 - 内置I2C兼容接口的8通道、12位ADC,采用20引脚TSSOP封装

AD7998是AD公司的一款模数转换器 (ADC)产品,AD7998是内置I2C兼容接口的8通道、12位ADC,采用20引脚TSSOP封装,本站介绍了AD7998的封装应用图解、特点和优点、功能等,并给出了与AD7998相关的AD元器件型号供参考。

AD7998 - 内置I2C兼容接口的8通道、12位ADC,采用20引脚TSSOP封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7998是一款8通道、12位、高速、低功耗、逐次逼近型ADC,采用2.7 V至5.5 V单电源供电,转换时间为2微秒(µs)。该器件内置8通道多路复用器和采样保持放大器。


AD7998提供与I2C接口兼容的双线式串行接口。该器件有两个版本:AD7998-0和AD7998-1,每个版本允许最少使用两个不同的I2C地址。AD7998-0上的I2C接口支持标准和快速I2C两种接口模式。AD7998-1上的I2C接口支持标准、快速及两种高速I2C接口模式。



优势和特点
  • 12位ADC,具有快速转换时间:2 µs
  • 8个单端模拟输入通道
  • 额定电压(VDD):2.7 V至5.5 V
  • 低功耗
  • 高吞吐量:188 kSPS
  • 序列器操作
  • 自动循环模式
  • I2C®兼容型串行接口
  • I2C®接口支持:标准、快速及高速模式
  • 超量程指示
  • 可通过AS引脚选择寻址
  • 自动关断模式:最大1 µA
  • 相关的评估套件共有1个
  • EVAL-AD7998 - AD7998 评估板:
  • EVAL-AD7998EBZ是针对AD7998的全功能评估板。此评估板可单独使用,也可通过标准USB接口与PC相连。配合PC使用时,用户可利用提供的软件对ADC进行详尽的性能分析。该软件还包括技术笔记,说明评估板的操作与设置。
