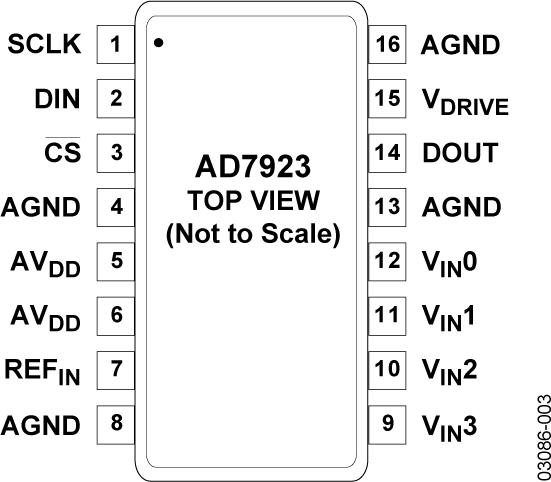

AD7923是AD公司的一款模数转换器 (ADC)产品，AD7923是内置序列器的4通道、200 kSPS、12位模数转换器，采用16引脚TSSOP封装，本站介绍了AD7923的封装应用图解、特点和优点、功能等，并给出了与AD7923相关的AD元器件型号供参考。
AD7923 - 内置序列器的4通道、200 kSPS、12位模数转换器，采用16引脚TSSOP封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

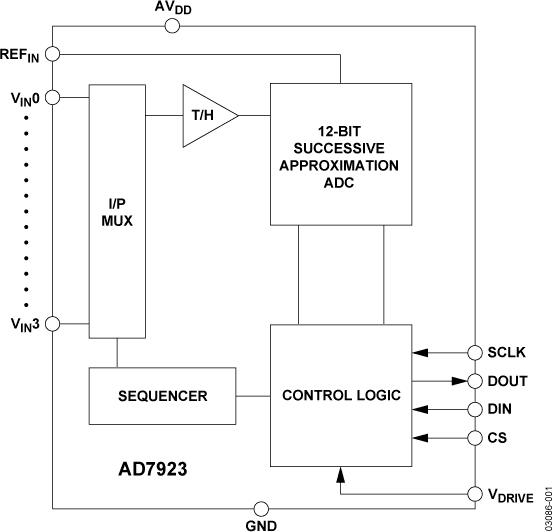

AD7923是一款12位、高速、低功耗、4通道、逐次逼近型(SAR) ADC。 采用2.7 V至5.25 V单电源供电，最高吞吐量为200 kSPS。 该器件内置一个低噪声、宽带宽采样保持放大器，可处理高于8 MHz的输入频率。
转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。
AD7923采用先进的设计技术，可在最高吞吐速率下实现极低的功耗。 在最高吞吐速率下，采用3 V电源时，最大功耗为1.2 mA；采用5V电源时，最大功耗为1.5 mA。
通过配置控制寄存器，模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用标准二进制或二进制补码输出编码。 AD7923具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。
AD7923的转换时间取决于串行时钟、SCLK、频率，该时钟同时用作转换控制的主时钟。 SCLK频率为20 MHz 时，转换时间可缩短至800 ns。
EVAL-AD7923CBZ是针对AD7923的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
