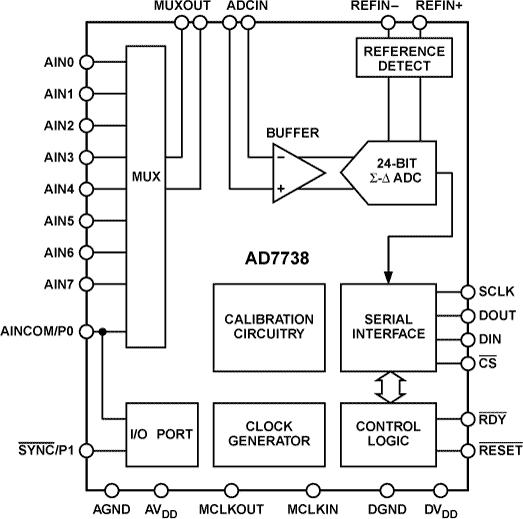

AD7738 - 典型设计图：

AD7738 - 8通道、8.5 kHz、24位Σ-Δ型ADC

AD7738是AD公司的一款模数转换器 (ADC)产品，AD7738是8通道、8.5 kHz、24位Σ-Δ型ADC，本站介绍了AD7738的封装应用图解、特点和优点、功能等，并给出了与AD7738相关的AD元器件型号供参考。

AD7738 - 8通道、8.5 kHz、24位Σ-Δ型ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7738是一款高精度、高吞吐量模拟前端，可实现真16位峰－峰值分辨率，及117 µs总转换时间（8.5 kHz通道切换），非常适合高分辨率多路复用应用。

AD7738采用Σ-Δ架构，具有最高24位无失码性能。用户可通过简易数字接口对该器件进行配置，从而平衡噪声性能与数据吞吐量，实现最高15.4 kHz的转换速率。该模拟前端可配置为8个单端输入或4个全差分输入通道，输入范围包括单极性或双极性625 mV、1.25 V和2.5V，以及从AGND+200 mV至AVDD-300 mV范围的共模输入电压。同时提供多路复用器的输出引脚，方便用户在ADC输入信号之前，可预先进行增益编程或信号调节。差分基准电压输入具有“无基准电压”检测功能。此款ADC还支持按通道进行系统校准选项。

数字串行接口可配置用于三线式操作，并且与微控制器和数字信号处理器兼容。所有接口输入均为施密特触发式。

该器件的额定温度范围为–40°C至+105°C扩展工业温度范围，采用28引脚TSSOP封装。

优势和特点

高分辨率ADC：- 24位无失码- ±0.0015%非线性度

优化快速通道开关：- 18位峰－峰值分辨率（21位有效位、500 Hz）- 16位峰－峰值分辨率（19位有效位、8.5Hz）- 15位峰－峰值分辨率（18位有效位、15Hz）- 片内按通道系统校准

可配置输入：- 8个单端输入或4个全差分输入

输入范围：- +625 mV、+1.25 V、+2.5 V、±625 mV、±1.25 V、±2.5 V

三线式串行接口：- SPI®、QSPI™、MICROWIRE™、DSP兼容- 施密特触发器逻辑输入

单电源工作：- 5 V模拟电源- 3 V或5 V数字电源

封装：28引脚TSSOP

相关的评估套件共有1个

EVAL-AD7738 - AD7738 评估套件：
