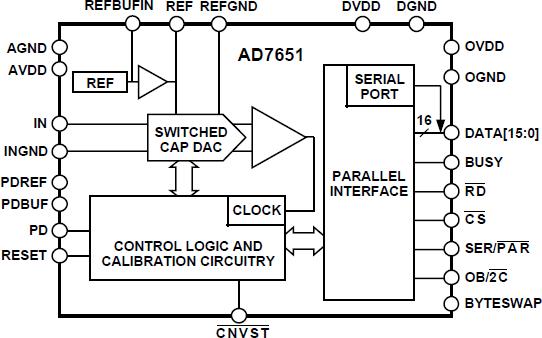

AD7651 - 典型设计图：

AD7651 - 16位、100 kSPS、内置基准电压源的PulSAR®单极性ADC

AD7651是AD公司的一款模数转换器 (ADC)产品，AD7651是16位、100 kSPS、内置基准电压源的PulSAR®单极性ADC，本站介绍了AD7651的封装应用图解、特点和优点、功能等，并给出了与AD7651相关的AD元器件型号供参考。

AD7651 - 16位、100 kSPS、内置基准电压源的PulSAR®单极性ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7651是一款16位、100 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源、纠错电路，以及串行和并行系统接口端口。

该器件采用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；提供48引脚LQFP或微型48引脚LFCSP两种封装；工作温度范围为-40°C至+85°C。

优势和特点

2.5 V内部基准电压：典型漂移量为3 ppm/°C

吞吐量：100 kSPS

16位分辨率

模拟输入电压范围：0 V至2.5 V

无流水线延迟

并行和串行5 V/3 V接口

SPI®/QSPI™/MICROWIRE™/DSP 兼容

采用5 V单电源供电

功耗：无REF时的典型值为15 mW， 25 µW @ 100 SPS 有REF时典型值为25 mW

省电模式：7µW（最大值）

封装： 48引脚四方扁平封装（LQFP） 48引脚芯片级封装（LFCSP）

与PulSAR™此系列ADC引脚兼容

相关的评估套件共有1个

EVAL-AD7651 - AD7651 评估套件：

EVAL-AD7651CBZ是针对AD7651的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7651 - 无：

无
