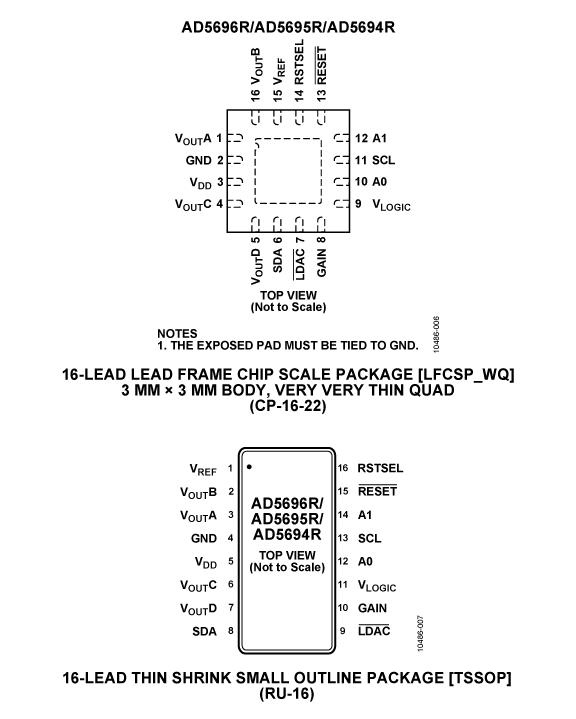

AD5696R - 典型设计图：

AD5696R - 四通道、16位 nanoDAC+，内置2 PPM/°C片内基准电压源和I2C接口

AD5696R是AD公司的一款数模转换器 (DAC)产品，AD5696R是四通道、16位 nanoDAC+，内置2 PPM/°C片内基准电压源和I2C接口，本站介绍了AD5696R的封装应用图解、特点和优点、功能等，并给出了与AD5696R相关的AD元器件型号供参考。

AD5696R - 四通道、16位 nanoDAC+，内置2 PPM/°C片内基准电压源和I2C接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5696R nanoDAC+TM是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/?C内部基准电压源（默认开启）和一个增益选择引脚，提供2.5V（增益=1）或5V（增益=2）的满量程输出。

采用2.7 V至5.5 V单电源供电，通过设计保证单调性，FSR增益误差低于0.1%，失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5696R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。具有各通道独立省电特性，在省电模式下，器件在3 V时的功耗降至4 uA。

AD5696R采用I2C接口，时钟速率最高达400 kHz，包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦
- 高相对精度：AD5696R（16位）：±2LSB INL（最大值）
- 低漂移片内基准电压源：温度漂移：2.5V时2ppm/°C
- 小型封装：3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统

优势和特点

高相对精度（INL）：16位时最大±2 LSB

低漂移2.5 V基准电压源：典型值2 ppm/°C

小型封装：3 mm × 3 mm 16引脚LFCSP或TSSOP

总不可调整误差(TUE)： 0.1% FSR（最大值）

失调误差： 1.5 mV（最大值）

增益误差： 0.1 % FSR（最大值）

高驱动能力：20 mA，0.5 V（供电轨）

用户可选增益1或2（GAIN引脚）

复位至零电平或中间电平（RSTSEL引脚）

1.8 V逻辑兼容

400 kHz I2C接口，带4个地址选项

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD5696R - AD5696R评估板：

这款针对AD5696R的评估板含有SDP连接和软件，可通过SDP板控制AD5696R。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-AD5696R - 无：

无
