AD5687是AD公司的一款数模转换器 (DAC)产品,AD5687是内置SPI接口的双通道、12位 nanoDAC+?,本站介绍了AD5687的封装应用图解、特点和优点、功能等,并给出了与AD5687相关的AD元器件型号供参考。
AD5687 - 内置SPI接口的双通道、12位 nanoDAC+? - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

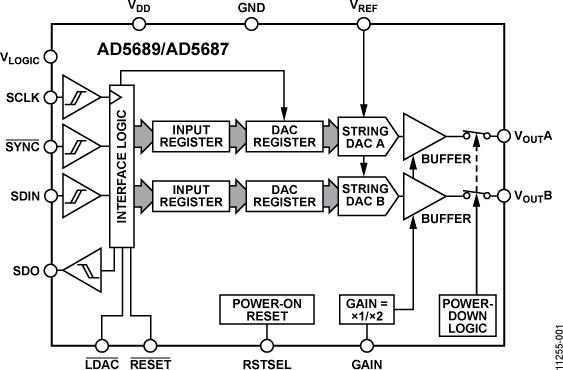

AD5687属于 nanoDAC+?系列产品,是一款低功耗、双通道、12位缓冲电压输出DAC。内置增益选择引脚,满量程输出为VREF (增益 = 1)或2VREF (增益 = 2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5687还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中量程,直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA。
AD5687采用多功能SPI接口,时钟速率最高达50 MHz,并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色- 高相对精度(INL)。
AD5687(12位):±1 LSB(最大值) - 出色的直流性能。
出色的直流性能。
失调误差:±1.5 mV(最大值)
增益误差:±0.1% FSR(最大值) - 两种封装选择。
3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP
EVAL-AD5686RSDZ评估板设计可帮助用户快速进行新型AD5686R电路原型制作,并缩短设计时间。 AD5686R采用2.7 V至5.5 V单电源供电。 AD5686R内部集成2.5 V基准电压源,输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。
ADI的AD5686R数据手册上有关于该器件的完整数据,使用评估板时,应同时参阅数据手册与本用户指南。
通过SDP板与PC的USB端口接口。 软件与评估板一同提供,便于用户编程AD5686R。 不同的微控制器还提供PMOD™连接。
该评估板与ADI的任何SDP板兼容,并可单独购买。 例如,EVAL-AD5686RSDZ和EVAL-SDP-CS1Z板(SDP-S控制器板)之间的典型连接。
