AD5554 - 四通道、电流输出、串行输入、16/14位DAC

AD5554是AD公司的一款数模转换器 (DAC)产品，AD5554是四通道、电流输出、串行输入、16/14位DAC，本站介绍了AD5554的封装应用图解、特点和优点、功能等，并给出了与AD5554相关的AD元器件型号供参考。

AD5554 - 四通道、电流输出、串行输入、16/14位DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5544/AD5554分别是四通道、16/14位、电流输出数模转换器(DAC)，工作电压范围为2.7 V至5.5 V。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

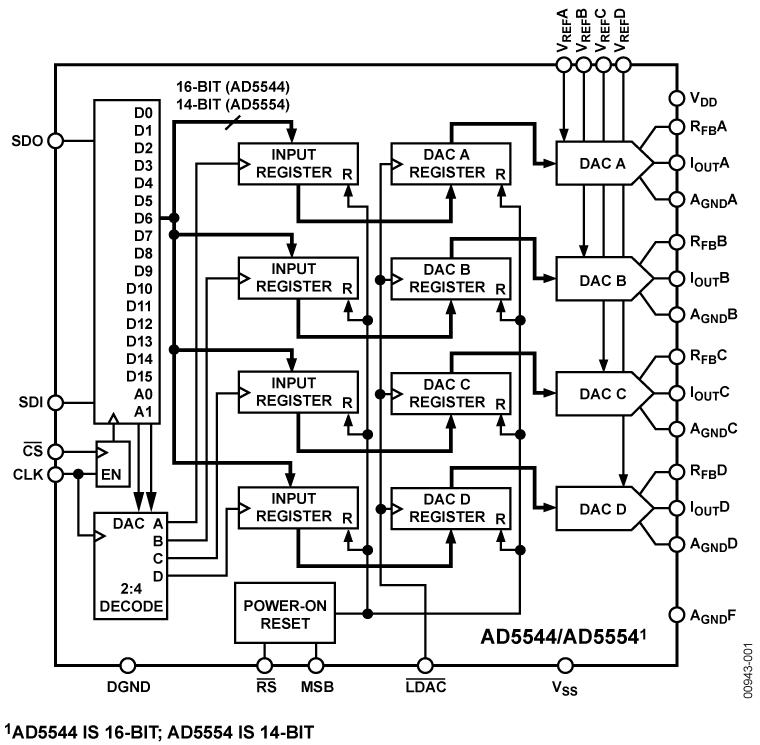

双缓冲串行数据接口利用串行数据输入(SDI)、芯片选择 (CS)和时钟(CLK)信号，提供高速、三线式、SPI和微控制器兼容型输入。采用多个封装时，还可以通过串行数据输出引脚(SDO)，将这些DAC以菊花链形式相连。利用共用的电平敏感型、加载DAC选通(LDAC)输入，可以通过先前加载的输入寄存器同时更新所有DAC。此外，在系统通电时，内部上电复位功能可迫使输出电压处于零电平。MSB引脚允许进行系统复位置位 (RS) ，从而在MSB = 0时将所有寄存器强制为零电平代码，或在MSB = 1时强制为半量程代码。

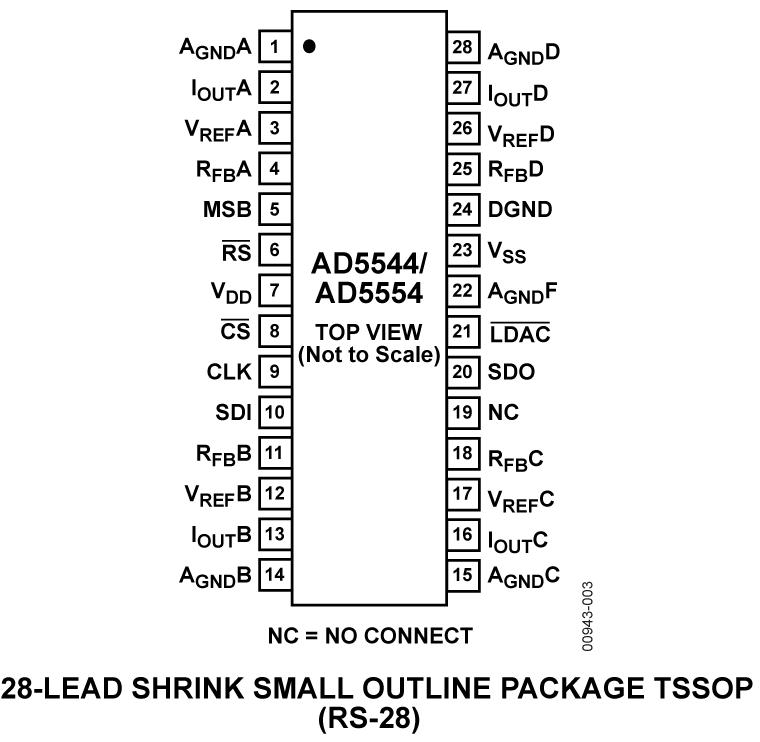

AD5544采用紧凑型28引脚SSOP和32引脚LFCSP封装。AD5554采用紧凑型28引脚SSOP封装

应用

自动测试设备

仪器仪表

数字控制校准

优势和特点

14位分辨率积分非线性(INL)：±0.5 LSB（B级）

满量程电流：2 mA ±20%，V = 10 V

±0.1%建立时间：0.9 μs

乘法带宽：12 MHz

中量程突波：−1 nV/s

中量程或零电平复位
