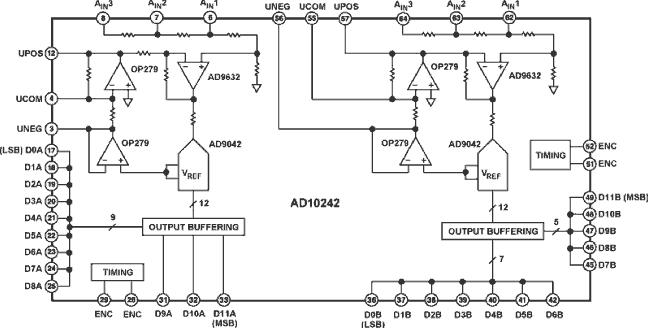

AD10242 - 典型设计图：

AD10242 - 双通道、12位、带有直流耦合模拟输入信号调理功能的40 MSPS MCM ADC（AD9042内核ADC）

AD10242是AD公司的一款模数转换器 (ADC)产品，AD10242是双通道、12位、带有直流耦合模拟输入信号调理功能的40 MSPS MCM ADC（AD9042内核ADC），本站介绍了AD10242的封装应用图解、特点和优点、功能等，并给出了与AD10242相关的AD元器件型号供参考。

AD10242 - 双通道、12位、带有直流耦合模拟输入信号调理功能的40 MSPS MCM ADC（AD9042内核ADC） - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD10242是一款完整的双通道信号链解决方案，包括片上放大器、基准电压源、ADC和输出缓冲，可提供无可比拟的整体系统性能。每个通道均经过激光调整以实现增益和失调匹配，通道间串扰性能优于80 dB。与以前的解决方案相比，AD10242在一个定制MCM中使用AD9631、OP279和AD9042各两个，从而获得了空间、性能和成本上的优势。

AD10242的模拟信号调理部分采用±5.0 V电源供电，而模数转换部分则采用单独的+5.0 V电源供电。每个通道均完全独立，可以在独立的编码或模拟输入下工作。AD10242还允许用户选择模拟输入信号范围，从而最大程度地减少单系统内多种功能所需的额外信号调理。AD10242的核心是AD9042，后者专为要求宽动态范围的应用而设计。

AD10242采用ADI公司的MIL-PRF-38534 MCM生产线制造，品质完全合格。该器件采用68引脚共烧陶瓷定制鸥翼式封装，额定工作温度范围为–55°C至+125°C。关于更多定制选项，包括那些允许用户直接交流耦合ADC，从而旁路前端放大器部分的选项，请联系ADI公司。ADC性能详情请参考AD9042数据手册。

应用

雷达处理

通信接收机

FLIR 处理

安全通信

任何I/Q信号处理应用

优势和特点

2 个匹配的ADC，内置输入信号调理电路

可选双极性输入电压范围 (±0.5 V, ±1.0 V, ±2.0 V)

完全符合MIL-STD-883B标准

无杂散动态范围：80 dB

经过调整的通道间匹配
